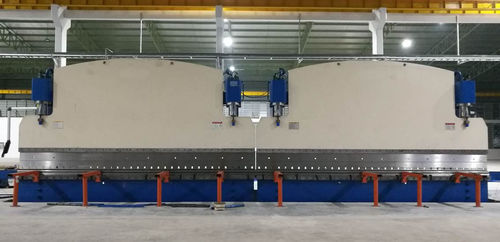

فرامل المكابح الهيدروليكية المتوازية CNC
النموذج: 2-WE67K-400/7000
التطبيق: تصنيع أعمدة الضوء والعمود العالي
| الخصائص التقنية | |||
| 1 | النوع | (ملت)أناآلة التزامن الهيدروليكية CNC الكهربائية - الهيدروليكية synchro | |
| 2 | القوى العاملة | 2×400 طن | |
| 3 | طول الجدول | 2X7000 ملم | |
| 4 | المسافة بين الإطارات | 5600 ملم | |
| 5 | عمق الحلق | 950ملم | |
| 6 | ارتفاع مفتوح | 970ملم | |
| 7 | السكتة الدماغية | 320ملم | |
|
8 |
العمل السرعة |
التفريغ | 60 ملم/ثانية |
| العمل | 7mm/s | ||
| العودة | 60 ملم/ثانية | ||
| 9 | المحرك الرئيسي | 2x30kw | |
| 10 | نظام CNC |
النوع: DELEM DA53T شركة ديلم، هولندا 2 (Y1,Y2)+نظام التوج الطاولة |
|
| 11 | أداة |
انظر الصفحة التالية الجدولمعميكأنظام التوج |
|
| 12 | الختم في الأسطوانات | نوع NOK أو SKF | |
| 13 | المكونات الهيدروليكية | بوش ريكسروثألمانيا | |
| 14 | مضخة هيدروليكية | (ساني) (هيتك)الولايات المتحدة الأمريكيةالعلامة التجارية المصنوعة في الصين | |
| 15 | جهاز استشعار العرض الخطي | فاغار، إسبانيا | |
| 16 | العناصر الكهربائية الرئيسية في الخزانة | (شنايدر),فرنكالعلامة التجارية | |
| 17 | وزن | 2x50000 كجم | |
| 18 | الحجم الكلي ((ملم) LxWxH |
2x7200x2710x5696 فوق ارتفاع الأرضية: 4500 الطول الإجمالي مع نظام التفريغ الجانبي: 17500 العرض الإجمالي مع الدعم الأمامي4040 |
|
| 19 | التعبئة: | الجهاز سيتم تفكيكه أثناء النقل | |
تفاصيل أدوات الفرامل
| مع 1 |
حامل أدوات واحد، سمك 18 مليمتر مناسبة لقطب الشارع. L=14أمتار |
|
| الخيار 1 |
أداة إعداد واحدة، لقطب الشارع الثمانية الأطراف، 60 ملم أو.د L=14أمتار |
|
| الخيار 2 |
مجموعة واحدة من القوالب المتعددة في الجزء السفلي، لقطب الشارع الثمانية الأطراف وقطب الصاري العالي 150×150 14 متر |
|
| الخيار3 |
أداة قطب مخروطي بمعدل مخروط مزدوج معدل التواء 11/1000 (قطر 60 ~ 236) ، 13/1000 (قطر 60 ~ 268) ، سمك القطب: 3 ~ 4mm 7 أدوات مخروطية من نوع تشكيل مناسبة للقطب المخروطي tالطول الإجمالي للقالب 16المترات، نوع القسم،
|
|
| مع4 | دعم أداة مخروط على كلا الجانبين حامل أعلى ، 6.5m ، للجانب الكبير من أداة أعلى |
| الخيار5 | نوع الدفع نظام التفريغ الجانبي للقطب الضوء | |
| الخيار6 |
وظيفة التشخيص عن بعد Tيمكن لمورد الآلة مساعدة العميل في تشخيص الأخطاء عن بعد وتعديل المعلمات عن بعد. |
|
| الخيار7 |
نظام الانحناء الآلي للقطب الضوئي بما في ذلك: (أ)عربة تحمل الصفائح الفولاذية ب.رافعة التحميل (ج)أدوات صناعة الصلب د.نظام تغذية لوحة CNC (إي)جهاز وضع جانبي (ف)توسيع نظام التفريغ الجانبي (جي)نظام التفريغ الجانبي للقطب ومرفق التخزين |
|
| الخيار8 | قطع الغيار (لـ 400 طراز طن) |
الأداء الرئيسي:
لذلك لديها قوة عالية و صلابة جيدة
الفرامل الضغطية تبني صمام متناسب كهربائي هيدروليكي لضمان مزامنة كلا الأسطوانتين.الصمام النسبية مصنوعة من قبل شركة بوش ريكسروث مع أداء جيد جدا مثل الاحتكاك الصغير بين أزواج العمل الميكانيكية، مكبر إلكتروني رفيع ومغناطيس كهربائي بقوة تحكم عالية وتأثير مستمر.هناك اثنين من العارضات raster على جانبي الجهاز للحصول على إشارة من موقف رام باستمرار وإعادة تغذية إشارة إلى نظام التحكم، ثم نظام التحكم سوف تتحكم الصمام الكهربائي الهيدروليكي لجعل اثنين من الأسطوانات التزامن على آلة واحدة.
إذا كنت بحاجة إلى وحدتين تعملان معا، تحتاج فقط إلى تدوير مفتاح إلى وضعية المزامنة على لوحة التحكم في الوحدة الرئيسية.سيتم إرسال إشارة موقع كل من الوحدات إلى نظام التحكم CNC (نظام ديلم)، وإشارة الخروج من نظام CNC سيتم إرسالها إلى صمام متناسب وصمام التعبئة المسبقة. للسيطرة بسرعة إلى أسفل، نقطة تغيير السرعة،سرعة الضغط وسرعة العودة للحفاظ على وحدتين المزامنة بدقة عالية
| الجزء الأمامي من الآلة |
|
|
| Sالجهاز |
|
|
| Sنظام التفريغ |
 |
