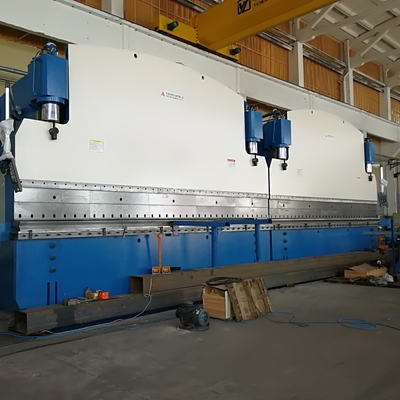

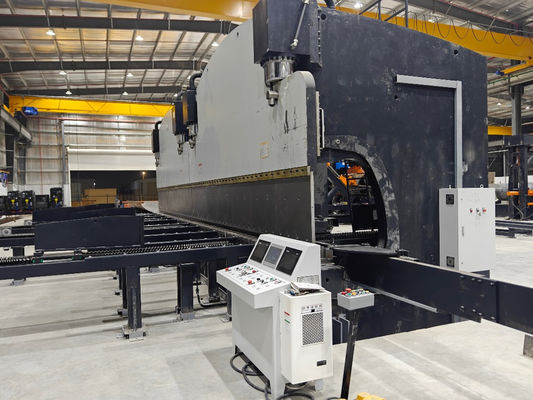

2-WE67K-1200/6250 مكابح الحرارة الهيدروليكية المزدوجة CNC هي معدات ثقيلة للإنحناء المتزامن التي تم تطويرها خصيصًا لمعالجة قطع العمل المعدنية واسعة النطاق.يتم تطبيقه على نطاق واسع في التصنيعأبراج الاحتكار، أبراج أنابيب الحركة، أعمدة إضاءة الطرق السريعة وأعمدة إضاءة الصمام العاليفي قطاع الطاقة والاتصالات والبنية التحتية.
تعتمد هذه الآلة تصميم ربط مزدوج للآلات ونظام التحكم الكهربائي الهيدروليكي المتزامن لـ CNC ، وتتميز بدقة عالية في الانحناء ، وقدرة حمولة قوية وتشغيل مستمر مستقر ،تلبي تماماً متطلبات معالجة الانحناء عالية المستوى للصفائح المعدنية الطويلة للغاية والسميكة.
| البند | المواصفات التقنية |
|---|---|
| نوع الجهاز | التحكم المتزامن الهيدروليكي متعدد الآلات والتحكم الهيدروليكي الكهربائي CNC |
| القوى العاملة | 2 × 1200 طن |
| طول الجدول | 2 × 6250 ملم |
| المسافة بين الإطارات | 4800ملم |
| عمق الحلق | 1600ملم |
| ارتفاع مفتوح | 1550ملم |
| ضربة رم | 450ملم |
| سرعة العمل (التفريغ) | 70ملم/ثانية |
| سرعة العمل (التواء) | 7mm/s |
| سرعة العمل (العودة) | 65ملم/ثانية |
| قوة المحرك الرئيسي | 2 × 2 × 45 كيلوواط |
| نظام CNC | هولندا DELEM DA53T (2 محور Y + 1 محور التوج) |
| ختم الاسطوانة | ختم SKF القياسي |
| المكونات الهيدروليكية | ألمانيا ريكسروث |
| مضخة هيدروليكية | الولايات المتحدة الأمريكية |
| جهاز استشعار الرصد الخطي | إسبانيا FAGAR |
| المكونات الكهربائية الرئيسية | (شنايدر) |
| الوزن الإجمالي للجهاز | 2 × 145000Kg |
| الأبعاد الكلية (L × W × H) | 6450×4600×6800mm (وحدة واحدة) ؛ عرض 8800mm مع نظام التغذية |
تم تصميم الجهاز بأكمله لنقل التفكيك المقسوم لتقليل تكلفة الشحن وتجنب تلف النقل.سيتم إرسال المهندسين المحترفين إلى مصنع العميل للتجميع في الموقع، تدريب تحديد الأخطاء والتشغيل، وضمان تشغيل الآلة بشكل طبيعي وتلبية معايير الإنتاج.
|
البند
|
المواصفات التقنية
|
|---|---|
|
نوع الجهاز
|
التحكم المتزامن الهيدروليكي متعدد الآلات والتحكم الهيدروليكي الكهربائي CNC
|
|
القوى العاملة
|
2 × 1200 طن
|
|
طول الجدول
|
2 × 6250 ملم
|
|
المسافة بين الإطارات
|
4800ملم
|
|
عمق الحلق
|
1600ملم
|
|
ارتفاع مفتوح
|
1550ملم
|
|
ضربة رم
|
450ملم
|
|
سرعة العمل (التفريغ)
|
70ملم/ثانية
|
|
سرعة العمل (التواء)
|
7mm/s
|
|
سرعة العمل (العودة)
|
65ملم/ثانية
|
|
قوة المحرك الرئيسي
|
2 × 2 × 45 كيلوواط
|
|
نظام CNC
|
هولندا DELEM DA53T (2 محور Y + 1 محور التوج)
|
|
ختم الاسطوانة
|
ختم SKF القياسي
|
|
المكونات الهيدروليكية
|
ألمانيا ريكسروث
|
|
مضخة هيدروليكية
|
الولايات المتحدة الأمريكية
|
|
جهاز استشعار الرصد الخطي
|
إسبانيا FAGAR
|
|
المكونات الكهربائية الرئيسية
|
(شنايدر)
|
|
الوزن الإجمالي للجهاز
|
2 × 145000Kg
|
|
الأبعاد الكلية (L × W × H)
|
6450×4600×6800mm (وحدة واحدة) ؛ عرض 8800mm مع نظام التغذية
|
|
أسماء قطع الغيار
|
الوزن
|
الأبعاد (L × W × H)
|
|---|---|---|
|
الإطار الجانبي
|
32 طن
|
5965 × 4380 × 730 ملم
|
|
لوحة عمودية من الطاولة
|
12.7 طن
|
6200 × 220 × 160 ملم
|
|
الغنم الوحيد
|
17.1 طن
|
6250 × 2800 × 505 ملم
|
