| الاسم التجاري: | CMC |
| Model Number: | CTLA8X800 |
| الـ MOQ: | 1 set |
| السعر: | according to the machine requirement |
| شروط الدفع: | Ex works/ FOB SHANGHAI/ CIF |
| القدرة على التوريد: | According requirement |
قطع إلى طول الخط للقطب الضوئي نموذج CTLA8x1800
(نوع أوتوماتيكي بالكامل، 4 مستويات)
المعلم التقني
الخصائص الخاصة:
النوع التلقائي بالكامل، إذا حصلت على العرض الصحيح للقطب، والطول التحكم CNC، وقطع التوت مع التشغيل الآلي، ووضع لوحة التوت نظام تلقائي.
مع نوع شفرة اثنين قطعة قطع حافة الحفر مزدوجة وحدة قطع مخروط.
(ملاحظة: نظام التراص التلقائي لللوحة أقل من 6 ملم، لوحة القطب الخفيف)
التطبيق:
إنه للفك المواد القاعية الخفيفة ، والتسوية ، والقطع ، وقطع حافة الخدوش و عملية قطع الشفرة ، للحصول على صفيحة فولاذية ذات عرض صغير من الجانب الواحد ، وعرض كبير من الجانب الآخر.
تفاصيل الجهاز
1. عربة طوافة فولاذية
أعلى وأسفل: هيدروليكية
حركة أفقية: ذات محرك

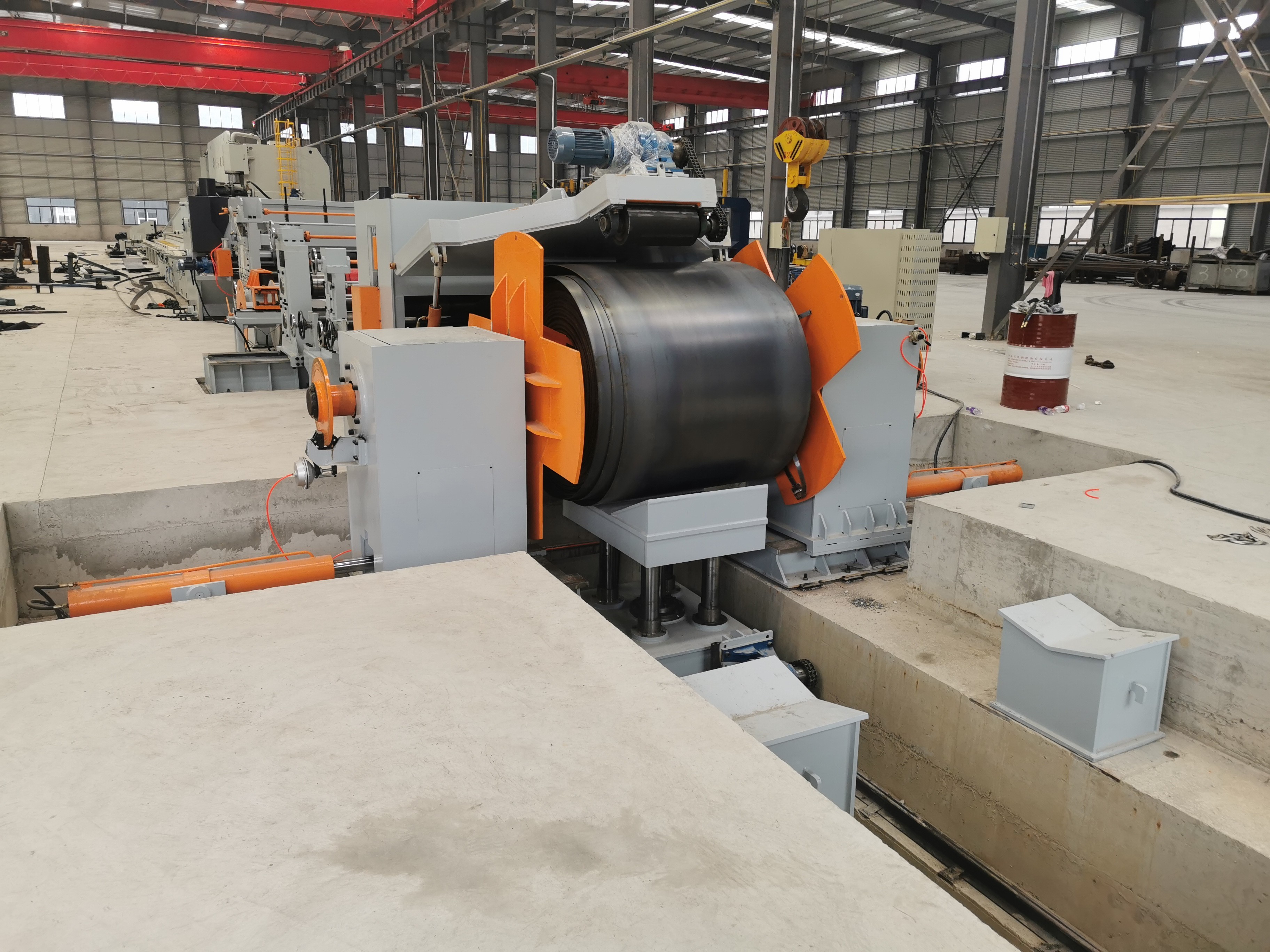

2جهاز إزالة الملفات الهيدروليكية ذات الرأس المزدوج:
بما في ذلك: الوحدة اليسرى واليمينية،
مع الفرامل التي تعطي عجلة دوران العمود.
فتح وإغلاق: هيدروليكي
3ضغط و توجيه هيدروليكي، جهاز رأس مجرفة هيدروليكي، جهاز ضغط
وهي تتكون من الإطار، والضغط الهيدروليكي وأداة توجيه، والجهاز الرأس المفرحة الهيدروليكية، وسلسلة القابض ونظام سائق المحرك، الخ.
يتكون هذا من ذراع الضغط والإرشاد الهيدروليكية، الضغط والإرشاد عجلة، صندوق التروس، المحرك، الخ.
هذا يتكون من جهاز تقلص لوحة المفرشة الهيدروليكية ، لوحة التكلفة ، جهاز هيدروليكي ، الخ.
وهي تتكون من شريحة، 2 أدوات قرص، جهاز قرص هيدروليكي، الإطار، الخ.
ويتكون من محرك التيار المتردد، وصندوق التروس، ومجموعة من الغزل والاتصالات ، ودفع الدعامة، واحد المفاصل العالمية، الخ.
4طاولة عمل وسطية
5جهاز توجيه
وهي تتكون من إطار النقابات ، لوحة طائرة قابلة للتحرك ، جهاز تنظيم التوجيه ، عجلة منحنية عمودية.
6وحدة التسوية: ((نوع أربعة طبقات)
هذا هو المعدات الأساسية لهذا الخط الذي ينقسم إلى جزء الطاقة وجزء المضيف.
يتكون جزء الطاقة من حامل الطاقة، المبطئ، محرك تناوب السرعة القابلة للتعديل، مجلس الوزراء الكهربائي التناوب ((محرّك تردد التناوب) ، الارتباط، حالة توزيع الطاقة، عجلة الحزام، الحزام،المفاصل العالمية وفرامل YWZ، إلخ
يتكون الجزء المضيف من الدعامة السفلية ، الإطار ، الدعامة تحت المحور ، الدعامة المنزلقة للمحور ، الدوار المستوي ، الإطار العلوي الداعم ، الدعامة العلوية والأسفل الداعم للعجلة ، العجلة الداعمة ،جهاز الكهربائي للرفع والضغط، يرافقه 2 قطعة من محرك الضغط، مضخة التشحيم اليدوية.
خصائص هذه الآلة:
اعتمدت قضية توزيع الطاقة، ويتم توصيل كل عجلة التسوية مع الارتباط العرضي العالمي، صعودا وهبوطا عجلة التسوية هي على حد سواء نشطة، والسرعة الخطية هو الاتساق،لذلك فإن الاحتكاكات بين سطح الدوار واللوحة سوف تقل، والتي يمكن أن تحفز كفاءة التسوية.
هناك مجموعتان من محامل العجلات على جانبي محور التسوية ، مجموعة واحدة من محامل دفع الطائرة تستخدم لتقليل الاحتكاك ومنع المحوري من التحرر ، مما قد يحفز الكفاءة.
يتم تثبيت مجموعتين من عجلات الدعم على الجهاز والتي يمكن أن تعدل أعلى وأسفل، الجانبين الأمامي والخلفي.استخدمت لدعم الدوار الرئيسي وزيادة صلابة الدوار وكفاءة التسوية السريعةيتم إغلاق محامل العجلة الداعمة مما يمكن أن يمنع دخول أكسيد الحصى إلى المحامل.
الجهاز هو اعتماد الدودة المعدات والعصا الدودة، وتحريك كبير على ضبط الانحرافية تباطؤ والضغط، قوة الضغط الثقيلة،يمكن تعديلها بشكل فردي ومتزامن لرفع وضغط أسفل، وتعيين التعديل الدقيق اليدوي.
إنّ عجلة التسوية هي إيقاف التشغيل المتوسط التردد، مستوى أعمق، والذي يمكن أن يمنع حرق المحمل عندما يكون قليل الزيت ويمكن أن يطيل عمر الآلة.
يتم تبني أجهزة المضيف التسوية إمدادات النفط المركزية التي يمكن أن تعمل بسهولة..المحرك هو محرك معدل السرعة مع التيار المستمر،يرافق لوحة الأساس Eurotherm الذي يمكن أن يقلل من وقت رفع وفرامل ((ثلثي أوقات الفرامل أقصر من العاديين) وكفاءة تسوية سريعة.
7آلة القطع ذات النوع الدوري:
بما في ذلك: قشرة الحرارة الهيدروليكية Q12Y-6*2000.
يمكن تدوير القطع بـ 3 درجات ليكون مناسبًا لقطع صفيحة القطب الخفيفة.
بعد القطع ، سوف تكون اللوحة متوازية ، وبهذه الطريقة يقلل من النفايات المادية ويكون من السهل للعملية التالية من صنع القطب الضوء
8طاولة دعم طول القطب + الدولي ، مع جهاز الأتمتة:
هناك عجلة في الجزء الأمامي من وحدة قطع الحافة المزدوجة. هو للسيطرة على قطع حجم الصفيحة المستقيمة والمستقيمة.من خلال تغيير موقع مغلق على الدولي للسيطرة على حجم لوحة مستطيلة.
الدولي مع القيادة المتحركة، يمكن أن تتحرك إلى الموقف الصحيح على الطاولة وفقا لطول لوحة القطب.
عجلة الطاولة مع القيادة المتحركة، عندما يتم غوص عجلة بواسطة المحرك، يمكن أن تتحرك لوحة إلى وحدة قطع وليس هناك حاجة لدفع لوحة يدويا. كل عجلة مع مشبك هوائي،يمكن تشغيله بواسطة نظام المحرك والسلسلة، ويمكن أيضا تحريك لوحة يدويا لضبط لوحة.
على كل من الدوللي وفي وحدة قطع الحافة الأمامية ، هناك جهاز هوائي لدفع لوحة للتوقف للحصول على البعد الصحيح لللوحة المستطيلة.
9جهاز رفع الصفيحة
يتضمن هذا الجهاز أسطوانتين هوائيتين، ويمكن نقله إلى مكان مختلف حسب طول اللوحة.
عندما تصل اللوحة إلى الجزء الأمامي من وحدة القطع ، سيتم إيقاف اللوحة ، وهذا الجهاز سوف يرفع اللوحة ، بحيث يمكن للدولي أن يضغط ويحرك اللوحة.
تستند آلة قطع الحواف المزدوجة إلى مبدأ القطع بالدوال لقطع ورقة الصلب.
هو لقطع حافة الخدش من لوحة الفولاذ المطاطية الساخنة للحصول على العرض الدقيق للقطب الضوئي.
بما في ذلك: اثنين من أزواج عجلات القص، المحرك، صندوق التروس، أربع شفرات
فوق و أسفل اثنين من عجلات نوع المسمار، مع اثنين من أزواج من شفرة قطع.
عجلات نوع المسمار سهلة لضبط شفرة القطع إلى أي موقف لقطع أي حجم من اللوحات.
11. طاولة دعم طول القطب + الدوللي ، مع جهاز الأتمتة:
هناك عجلة في الجزء الأمامي من وحدة التقطيع. هو للسيطرة على درجة قطع الشفرة. عن طريق تغيير موقف مغلق على عجلة للسيطرة على معدل قطع الشفرة.
الدولي مع القيادة المتحركة، يمكنها أن تتحرك إلى الموقف الصحيح على الطاولة وفقاً لطول لوحة القطب
عجلة الطاولة مع القيادة المتحركة، عندما يتم غوص عجلة بواسطة المحرك، يمكن أن تتحرك لوحة إلى وحدة قطع وليس هناك حاجة لدفع لوحة يدويا. كل عجلة مع مشبك هوائي،يمكن تشغيله بواسطة نظام المحرك والسلسلة، ويمكن أيضا تحريك لوحة يدويا لضبط لوحة.
على كل من الدولي وفي وحدة قطع الشفرة الأمامية ، هناك أجهزة هوائية لللوحة الدفع للتوقف للحصول على زاوية قطع الشفرة الصحيحة.
12جهاز رفع الصفيحة
يتضمن هذا الجهاز أسطوانتين هوائيتين، ويمكن نقله إلى مكان مختلف حسب طول اللوحة.
عندما تصل اللوحة إلى الجزء الأمامي من وحدة القطع ، سيتم إيقاف اللوحة ، وهذا الجهاز سوف يرفع اللوحة ، بحيث يمكن للدولي أن يضغط ويحرك اللوحة.
13وحدة قطع الشفرة
آلة قطع الشفرة المسمارية تستند إلى مبدأ القص التلويح لقطع ورقة الصلب
بما في ذلك: اثنين من أزواج أدوات القيادة، المحرك، صندوق التروس، أدوات القيادة لأعلى وأسفل، شفرتين،
فوق و أسفل اثنين من عجلات نوع المسمار، مع زوج واحد من شفرة قطع.
عجلات نوع المسمار سهلة لضبط شفرة القطع إلى أي موقف لقطع أي حجم من اللوحات.
14طاولة دعم من نوع الكرة للصفيحة النحاسية النهائية
15. نظام التفريغ والترتيب الآلي للصفائح
هناك اثنين من عجلات القص الرئوي. عجلة القص السفلية هي مع القيادة المتحركة ، عندما يتم غوص العجلة بواسطة المحرك ، يمكن أن تتحرك لوحة الشفرة إلى بعيدًا عن وحدة القطع.عندما توقفت اللوحة عن التحرك، سيرتفع الدوار العلوي ويمنح المساحة لتفريغ اللوحة.
تحت الطاولة، هذه هي 12 وحدة جهاز تفريغ هوائي. يمكن أن ترتفع من وسط الطاولة، ثم اثنين من القطع لوحة مخروط سوف تنزلق إلى كلا الجانبين الوضع.
16نظام كهربائي:
طاولة التحكم المركزية
للقطع المزدوج الحافة والقطع الشوكي، أيضا PLC، محرك التيار المتردد عاكس لديها ميزة الاستجابة السريعة والنشاط الجيد، والتي يمكن أن تتحكم بفعالية سرعة تشغيل الدولي.
17 النظام الهيدروليكي:
الطاقة الهيدروليكية 25L/min
بما في ذلك:المحطة الهيدروليكية، الصمامات، خزان الزيت، المفاصل، الأنابيب الناعمة، الأنابيب الصلبة وما إلى ذلك
18النظام الهوائي:
للدوللي ومشبك الطاولة، جهاز رفع الصفيحة، جهاز تفريغ الصفيحة الخ
19 - الخيار:
وحدة التسوية الإضافية بعد قطع الشفرة
أطلقي الضغط على الصفيحة الصلبة وسهلة للعملية التالية
(هذه الوحدة مناسبة لسمك أقل من 6 ملم لوحة لمعطف ضوء الشارع)
20. الخيار: نظام لوحة خارج الاتصال
(بعد قطع الصفيحة على طول، يمكن للنظام نقل الصفيحة إلى جانب الجهاز.)
