HJZ-1200

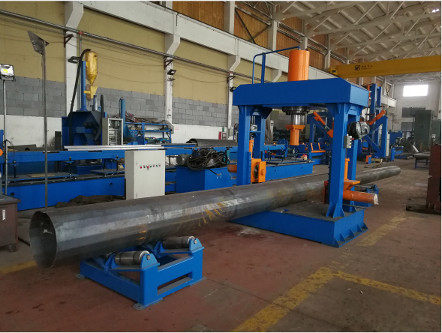

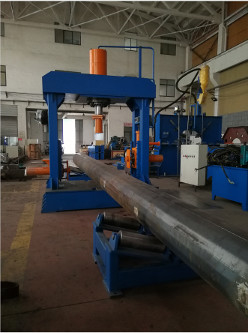

آلة تجميع واستقامة عمود الصاري العالي ، نموذج: HJZ-1200
(Fأو الصاري العالي ، أحادي القطب ، قطب 5G)
طلب:
1. إنها مناسبة بشكل أساسي لقطب أحادي القطب لنقل الطاقة وقطب 5G.بعد الانحناء ، يتم تجميع قطعتين من العمود بواسطة أسطوانات الزيت العلوية والجانبية ، ثم يتم إجراء اللحام النقطي يدويًا لتسهيل عملية اللحام التالية.
2. قم بتصويب العمود بعد اللحام الطولي
3. قم بتدوير العمود بعد اللحام لتسهيل تجميع الحافة.
主要 技术 参数الميزات التقنية الرئيسية
| 号رقم. | 项目العنصر | 单位وحدة | 规格قيمة |
| 1 | 型号نموذج | HJZ-1200 | |
| 2 |
适合 高杆灯 杆 ، 电力 杆 的 最大 直径 ماكس ، قطر القطب |
مم | 1200 |
| 3 |
适合 高杆灯 杆 ، 电力 杆 的 最大厚度 ماكس ، سمك العمود |
مم | 14 مم |
| 4 | 顶部 油缸 工作 力القوى العاملة | KN | 800 |
| 5 | 顶部 油缸 最大 行程ماكس السكتة الدماغية | مم | 550 |
| 6 | 油缸 活塞杆 与 下 台面 最大 距离أقصى مسافة من قضيب إلى طاولة العمل | مم | 1350 |
| 7 | 两侧 缸 顶 出力خرج أسطوانة من جانبينفرض | KN | 200 × 2 |
| 8 | 侧 缸 行程 جانبيالسكتة الدماغية الاسطوانة | مم | 400 |
| 9 | 两侧 缸 上下 移动 距离مسافة الحركة من الأعلى إلى الأسفل للأسطوانة ذات الجانبين | مم | 600 |
| 10 | 液压 最大 工作 压力أقصى ضغط عمل | الآلام والكروب الذهنية | 21 |
| 11 | 工作台 距 底面 高ارتفاع طاولة العمل فوق سطح الأرض | مم | 305 |
| 12 | 立柱 内 宽المسافة الداخلية للعمود | مم | 1500 |
| 13 | 电机 总 功率 (双 泵)إجمالي قوة المحرك | كيلوواط | 7.5 + 5.5 |
| 14 | 机器 重量 الجزء الرئيسيوزن | كلغ | 5000 |
| 15 | 主机外形 尺寸رئيسيجزءالحجم الكلي | مم | 1300 * 2200 * 2600 |
技术 说明:شرح تقني:

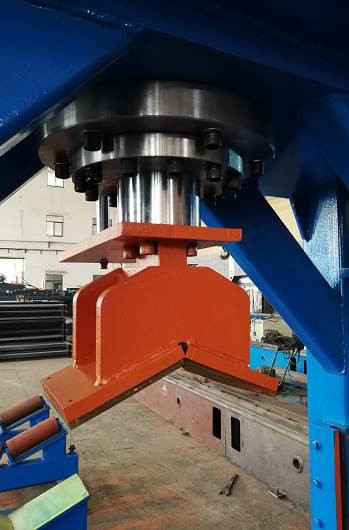

الآلة عبارة عن هيكل ثلاثي الشعاع وطاولة عمل ، ويتم تثبيت الأسطوانة الرئيسية في وسط الحزمة العلوية للقيام بالأعلى والأسفل.يتم تثبيت أسطوانتين جانبيتين في عمود رأسي ويمكنهما التحرك لأعلى ولأسفل.
كل الإجراءاتالوضع اليدوي، مما يعني أنه عند الضغط على الزر المقابل ، سيتم اتخاذ الإجراء ذي الصلة والتوقف بعد التحرير ، ويمكن أيضًا تشغيل الأسطوانة على الجانبين بشكل منفصل أو في وقت واحد.
يتم تثبيت بكرتين داعمتين في طاولة العمل الموقف الأمامي الخلفي، من أجل أن يتحرك القطب للأمام وللخلف بسهولة.
