| الاسم التجاري: | CMC |
| Model Number: | HJZ-800 |
| الـ MOQ: | 1 مجموعة |
| السعر: | According to requirements |
| شروط الدفع: | tt, lc, fob, cif |
| القدرة على التوريد: | فاوضت |

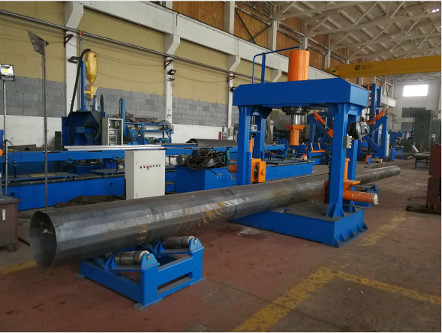

آلة التجميع والتصويب العالية ,النموذج: HJZ-800
(fأو الصاري العالي، الاحتكار، قطب 5G)
نطاق التطبيق:
1مناسبة بشكل رئيسي للقطب الذكي ، قطب 5G ، قطب الطاقة ، قطب الطوق العالي وقطب Monopole مع قطر كبير نسبياً وسمك أكبر
2الوظيفة الأولى: تصويب القطب بعد اللحام الطولي.
3وظيفة 2: بعد الانحناء ، يتم توحيد القطعتين بواسطة الأسطوانات العليا والجانبية ، ثم يتم إجراء لحام بقعة يدويًا ، وهو أمر مناسب لعملية الحام التالية.
4الوظيفة 3: انها دائرة كاملة للقطب لحام، والتي هي مريحة لتجميع اللحاء.
الخصائص التقنية
| لا، لا، لا | البند | الوحدة | القيمة |
| 1 | النموذج | HJZ-800 | |
| 2 |
أقصى قطر للقطب |
ملم | 800 |
| 3 |
الحد الأقصى، سمك القطب |
ملم | 12 ملم |
| 4 | القوى العاملة | KN | 800 |
| 5 | الحد الأقصى للسرعة | -أجل | 550 |
| 6 | المسافة القصوى من العصا إلى طاولة العمل | -أجل | 950 |
| 7 | طاقة الأسطوانة ذات الجانبينقوة | KN | 200×2 |
| 8 | الجانبيمسار الاسطوانة | ملم | 400 |
| 9 | مسافة الحركة من الأعلى إلى الأسفل للسيلندر ذو الجانبين | ملم | 400 |
| 10 | ضغط العمل القصوى | MPa | 21 |
| 11 | ارتفاع طاولة العمل فوق الأرض | ملم | 305 |
| 12 | المسافة الداخلية للعمود | ملم | 1250 |
| 13 | الطاقة الكلية للمحرك | كيلوواط | 7.5+55 |
| 14 | الوزن | كيلوغرام | 4000 |
| 15 | الحجم الكلي | ملم | 1300*1900*2200 |
شرح فني:

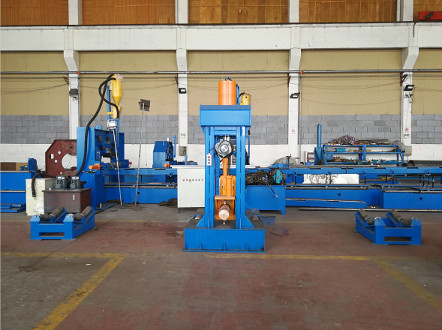

1هذه الآلة لديها هيكل من ثلاثة أشعة العمل، ويتم تثبيت أسطوانة الزيت في وسط الشعاع العلوي ويتم تشغيلها صعودا وهبوطا.
2يتم تركيب الأسطوانات على جانبي المحرك الرئيسي على جانبي المحرك الرئيسي، ويمكن تشغيل الأسطوانات الجانبية صعودا وهبوطا من خلال هيكل قضيب المسمار المحرك.
3. جميع الإجراءات هي الركض، أي الضغط على الزر المقابلة سيكون لها الإجراء المقابلة، وسوف تتوقف بعد إطلاق سراحه.الاسطوانات على جانبي يمكن أن تعمل في وقت واحد أو بشكل منفصل. .

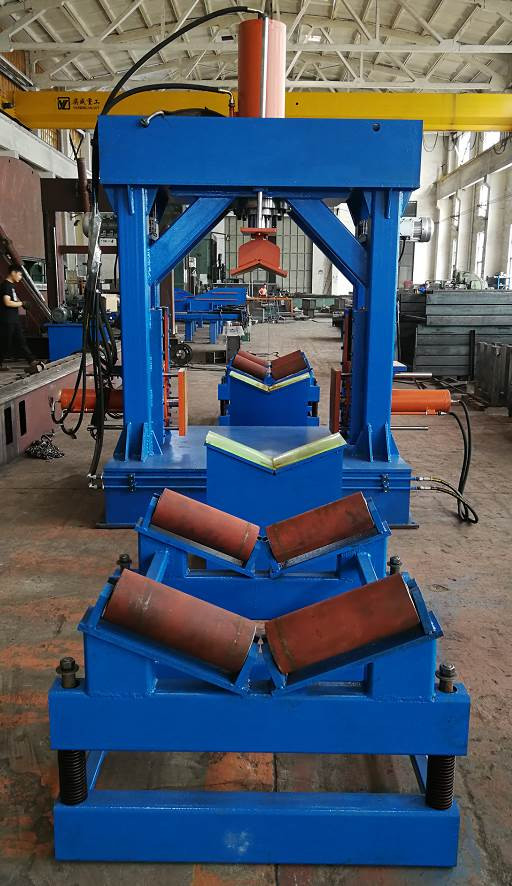

4تثبيت مجموعتين من أجهزة الدوار الداعمة في المواقع الأمامية والخلفية من طاولة العمل للآلة لتسهيل حركة قطعة العمل ذهابا وإيابا.
5. يتم تجهيز العجلات الداعمة الأمامية والخلفية بأجهزة الربيع. عندما يتحرك العصا محوريًا ، يدعم الربيع العصا ويمكن أن يتحرك بحرية. عندما يتم الضغط على الأسطوانة ، يتم تحريكها إلى أسفل.الضغط يعمل على الربيع، يتم ضغط الربيع، و وجه العصا قريب من كتلة على شكل V. قطب مستقيم.
6أسطوانة الزيت الرئيسية وأسطوانات الزيت الجانبية لديها دوائر زيت منفصلة ، والتي لا تتداخل مع بعضها البعض ولن تفقد الضغط.
7مع جهاز التحكم عن بعد لاسلكي،
8غطاء البولي يوريثان لمنع التدفق
