تفاصيل المنتج:
|
تسليط الضوء: | cnc ليف ليزر عمليّة قطع آلة |
---|
1. الهيكل الرئيسي مواصفات
يتم آلة قطع الألياف الليزر 500W-FL-3015 تتكون من ألياف الليزر سوسي السلطة، وجسم الآلة، مربع السيطرة، ونظام تنقية الهواء ونظام التحكم باستخدام الحاسب الآلي.
المواصفات الفنية
المعلمات البصرية | وحدة | 500W |
وضع تشغيل | CW، QCW | |
مركز الطول الموجي للإشعاع | نانومتر | 1070-1080 |
انتاج الطاقة القياسية | W | 500 |
شعاع جودة | مم * مراد | 4 |
ضبط السرعة | كيلو هرتز | 5 |
قطر الألياف انتقال | ميكرون | ≥50 |
استقرار انتاج الطاقة (على المدى البعيد) | ٪ | ± 2 |
قوة | بطالة | 400-460 |
استهلاك الطاقة | كيلوواط | 2 |
هيكل النظام
الرقم التسلسلي. | اسم | كمية (قطعة) | ملاحظات |
1 | ألياف الليزر | 1 | الأصلي المستوردة |
2 | النظام البصري سرعة عدسة التوسع مطياف عدسة التركيز | 1 | تعتمد على التكنولوجيا الألمانية وتصميم خاص. عدسة بصرية تؤثر بشكل مباشر على نوعية facular، وتؤثر على نوعية قطع التماس وشفة، سرعة القطع وسمك. |
3 | باناسونيك أجهزة السيارات | 1 | باناسونيك أجهزة السيارات وسائق باناسونيك. المستوردة المسمار والقضبان من تايوان |
4 | نظام التحكم | 1 | الكمبيوتر |
5 | نظام مؤشر الليزر | 1 | أشباه الموصلات (الضوء الأحمر) |
معدات الرصاص الرئيسي لميزات جيدة: مولد الليزر والعدسات البصرية. نحن نستخدم المكونات الكهربائية شنايدر.
التصنيع باستخدام الحاسب الآلي طاولة العمليات | وهي تعتمد الهيكل الصلب لحام، والضغط معالجة الفشل، هيكل رف الثقيلة، المستوردة المصرف التجاري العراقي المسمار المتداول، بطانة السكك الحديدية HIWIN، وباناسونيك أجهزة السيارات. | لديها المعدات مساعد التفريغ، بإحكام الضغط والمسح. |
المعلمات التقنية الرئيسية
مواصفة | معامل |
طول الليزر | 1064nm |
ماكس. قوة الليزر | 1000W |
وضع | إشارة ضوء أحمر |
منطقة المعالجة الفعالة | 1500MM * 3000MM |
X / Y محور كرر دقة تحديد المواقع | وضع ± 0.03mm |
ماكس. سمك قطع من الصلب الكربوني | ≤ 8MM |
ماكس. سرعة القطع من الكربون الصلب | 0.8MM الفولاذ المقاوم للصدأ سمك، 12-14m / دقيقة، 1.0MM سمك الفولاذ المقاوم للصدأ، 10-12m / دقيقة |
وثائق الدعم | DXF الخ (دعم السيارات كندي البرمجيات، والبرمجيات الطلاء) |
مجموع الطاقة المستهلكة | ≤ 20KW |
مزود الطاقة | 3 مراحل 4 أسلاك التيار المتردد 380V، 50HZ / 60HZ / 60A |
معلمات القطع
سمك (مم) | مادة | أقصى سرعة القطع (م / دقيقة) | الغاز مساعد |
1 | الآنسة | 8 | أكسجين |
2 | 4.5 | ||
3 | 3 | ||
4 | 2 | ||
5 | 1.5 | ||
6 | 0.8 | ||
1 | SS | 6 | نتروجين |
2 | 3 | ||
3 | 1.5 | ||
1 | سبائك الألومنيوم | 3 | |
2 | 1.5 |
المعايير الفنية
نموذج | FL-3015 |
الطول الموجي ليزر | 1070nm |
قوة الليزر ماكس | 500W (CW) |
منطقة العمل | 3000mmX1500mm |
السكتة الدماغية X محور | 3000M |
Y السكتة الدماغية محور | 1500M |
X، Y دقة محور تحديد المواقع | ± 0.05mm |
X، Y، Z محور كرر دقة تحديد المواقع | وضع ± 0.03mm |
X، Y محور واحد كحد أقصى لا واجب سرعة | 20min |
X / Y محور أقصى سرعة التفاعل | 40min |
تسارع محوري X / Y ماكس | 1.0G |
نظام التصنيع باستخدام الحاسب الآلي | قطع ليزر |
أقصى وزن التحميل | 500KG |
مرحلة | 3 |
الفولطية | 380V |
تردد | 50HZ |
مستوى حماية الطاقة الرئيسية | IP54 |
كامل الوزن | 2250KG |
العناصر | معامل |
طول الليزر | 1064nm |
ماكس. قوة الليزر | 1000W |
وضع | إشارة ضوء أحمر |
منطقة المعالجة الفعالة | 1500MM * 3000MM |
X / Y محور كرر دقة تحديد المواقع | وضع ± 0.03mm |
ماكس. سمك قطع من الصلب الكربوني | ≤ 8MM |
ماكس. سرعة القطع من الكربون الصلب | 0.8MM الفولاذ المقاوم للصدأ سمك، 12-14m / دقيقة، 1.0MM سمك الفولاذ المقاوم للصدأ، 10-12m / دقيقة |
وثائق الدعم | DXF الخ (دعم السيارات كندي البرمجيات، والبرمجيات الطلاء) |
مجموع الطاقة المستهلكة | ≤ 20KW |
مزود الطاقة | 3 مراحل 4 أسلاك التيار المتردد 380V، 50HZ / 60HZ / 60A |

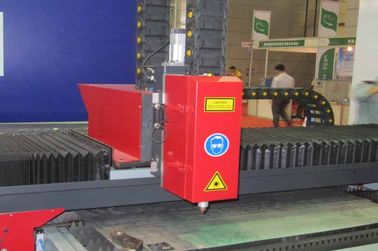

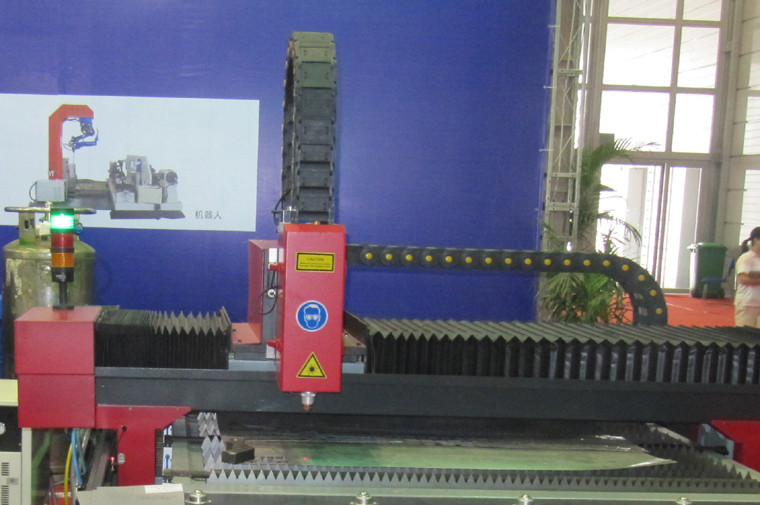

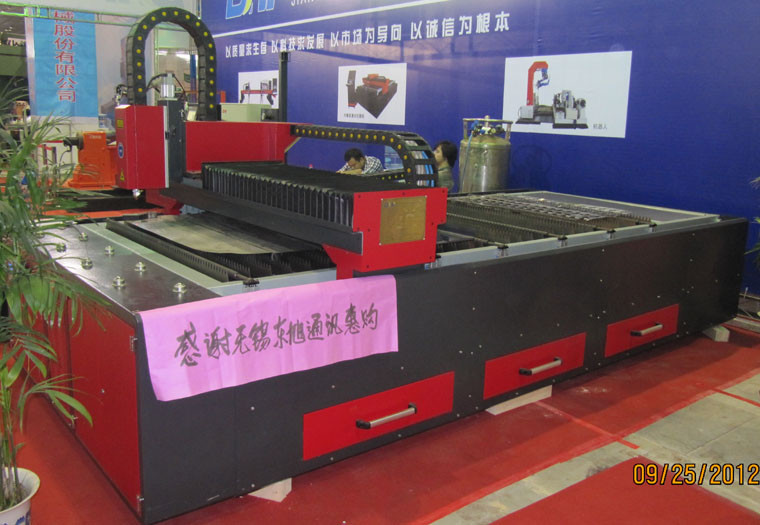

ويتحقق FL-3015 ألياف الليزر آلة القطع بالليزر قوية تركز على الكائن أن يسبب ذوبان لحظة والتبخر، مع ليزر الألياف الأصلي المستوردة من المجموعة الليزر IPG في ألمانيا. يتم التحكم القطع التلقائي بواسطة نظام ميكانيكي المدجتلين. وقد تكثفت هذه الآلة تقنيات الليزر، الرقمية، وميكانيكا دقيقة.
2.1. نوع سبليت تصميم والجدول عملية مستقلة. يمكن نقلها وفقا للحالة. عملية مريحة وسهلة.
2.2. استيراد أجهزة السيارات طاولة العمل، والسفر المنطقة 1500MM * 3000MM.
2.3. يمكن تعديل رأس الليزر من خلال محور Z، والسفر 0-100mm منطقة
3. الميزات الرئيسية
3.1. ويمكن استخدامه على نطاق واسع لخفض لوحات مثل: الفولاذ المقاوم للصدأ، والكربون الصلب، الألومنيوم، الخ
3.2. قوية قطع القدرة: نوع 500W يمكن قطع الفولاذ المقاوم للصدأ حتى 8MM.
3.3. انخفاض تكلفة القطع: إنه لا يمكن قطع مع الهواء، وتصل تكلفته 0.5 USD - 1. وتشمل التكلفة بالضبط الكهرباء 3-6 درجة في الساعة، وحماية عدسة 0.08 دولار أمريكي - 0.16 للساعة الواحدة، وليس هناك أي تكاليف أخرى. إذا كنت تستخدم O2 أو N2، ينبغي زيادة التكلفة بنسبة 2.4 USD - 4.8. (كما في شكل وسماكة مختلفة، واستهلاك الغاز ستكون مختلفة.)
3.4. سرعة القطع، والكفاءة العالية، التشغيل الآمن، وأداء مستقر.
3.5. نوعية جيدة، وتشويه صغيرة ناعمة ونظرة على ما يرام في الخارج.
3.6. استيراد أجهزة السيارات ونظام تستعد لضمان قطع دقيقة. عالية الدقة قطع.
3.7. برامج مخصصة تمكن الرسم أو النص على أن تصمم على الفور أو معالجتها. عملية مرنة وسهلة.
4. المواد التطبيقية
تنطبق على القطع على لوحة أو أنبوب من الفولاذ المقاوم للصدأ، الكربون الصلب وسبائك الصلب، ربيع الصلب والألومنيوم والنحاس، والتيتانيوم، وما إلى ذلك له تأثير المعالجة ممتازة على أنواع الصلب وسبائك الصلب هش.
5. تطبيق الحقول
تستخدم على نطاق واسع في معالجة المعادن ورقة، والأدوات المعدنية، أجهزة المطبخ، جهاز عالية حازمة، صندوق التحكم الكهربائي وقطع غيار السيارات، والنظارات، والملصقات، والحرف، والإضاءة، وأجزاء دقيقة.

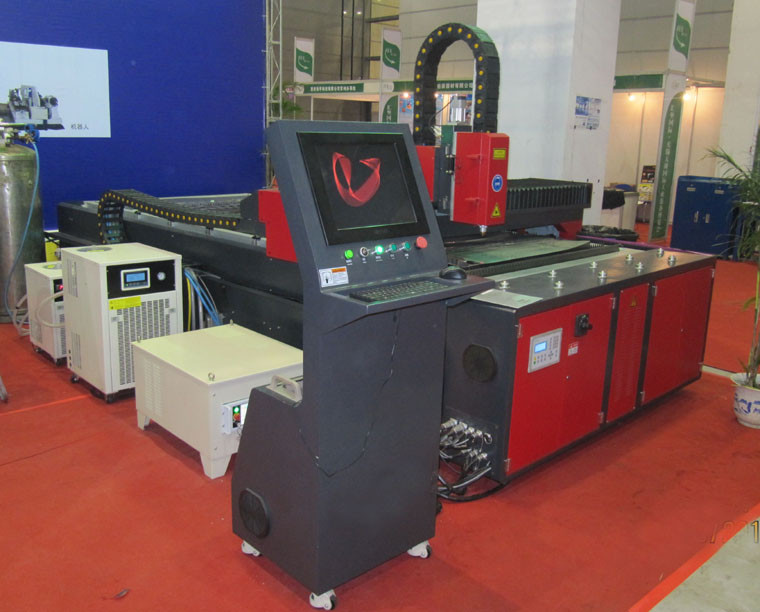

6. مكونات معدات
بند | اسم | مواصفة | الكمية |
1 | FL-3015 | 3000MM * 1500MM | 1 مجموعة |
2 | الليزر الألياف | 500W | 1 |
3 | نظام التصنيع باستخدام الحاسب الآلي | قطع ليزر | 1 |
4 | رئيس القطع بالليزر | الولايات المتحدة الأمريكية lasermech | 1 |
5 | مبرد مياه | 1 مجموعة |
7. الوثائق التقنية الموردة
بند | وثائق تقنية | وحدة | كمية |
1 | تعليمات العملية | مجموعة | 1 |
2 | البرنامج باستخدام تعليمات | مجموعة | 1 |
3 | برنامج القطع بالليزر خاص | مجموعة | 1 |
4 | منح الشهادات للمنتج | مجموعة | 1 |
5 | قائمة آلة التعبئة والتغليف | قطعة | 1 |
