قطع لطول الخط للقطب ضوء

قطع لطول الخط للقطب ضوء
Cut To Length Line  for light pole
قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء قطع لطول الخط للقطب ضوء

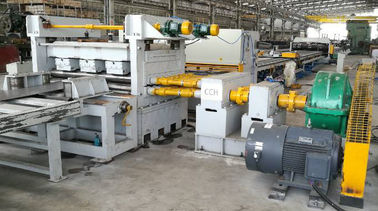

صورة كبيرة :  قطع لطول الخط للقطب ضوء

تفاصيل المنتج:
مكان المنشأ: Wuxi, الصين
اسم العلامة التجارية: CMC
رقم الموديل: CTLA8X800
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: according to the machine requirement
تفاصيل التغليف: مناسب لحاو شحن
وقت التسليم: وفقا ل الآلة متطلب
شروط الدفع: ex-works/fob Shanghai/cif
القدرة على العرض: يوافق متطلب
خدمة after-sales: نحن سنرسل مهندس إلى زبون ورشة إلى تجهيز, ينتدب وسيعطي التدريب

قطع لطول الخط للقطب ضوء

وصف
تسليط الضوء:

آلة سليتينج اللولب الصلب,آلة الذبح معدنية

,

metal slitting machine

قطع لطول خط للقطب الخفيف ، موديل: CTLA 8x18 00

(نوع أوتوماتيكي بالكامل ، 4 وضع مستوي)

الخصائص الاحتكارية:

تماما نوع utomati ج ، إذا حصلت على العرض المناسب للقطب ، طول CNC التحكم ، تفتق s litting مع الأتمتة ، تفتق لوحة التفريغ ونظام التراص التلقائي.

مع اثنين من نوع شفرة كشط مزدوج الحافة وحدة وحدة الحزان تفتق.

(N ote: نظام التكديس الأوتوماتيكي للوحة أقل من 6 مم ، لوحة قطب خفيفة )

الوضعية:

إنه لفك الأقطاب الخفيف ، التسوية ، القطع ، الكشط الحزامي و عملية الحز المستدقة ، للحصول على عرض صغير من جانب واحد ، صفيحة فولاذية عرض كبيرة.

المعلمة الفنية والأجهزة المتضمنة

المقياس التقني

  • سمك المادة : 3 مم -8 مم لل Q235A (Q345 = 6mm ،) الفولاذ المدرفل على الساخن المدلفن على الساخن (ST52 = 6mm)
  • عرض المواد : 800 - 1 8 0 0mm
  • وزن لفائف الصلب : ماكس 30 طنا
  • القطر الداخلي لفائف الصلب : 850 8 ملم-Φ7 6 0mm
  • سرعة الإستواء : 5 - 15 م / دقيقة
  • عدد بكرات التسوية: 1 3
  • قطر الأسطوانة المستوي: 1 44mm
  • تسوية المسافة الأسطوانة: 1 5 0mm
  • المواد الأسطوانة التسوية: GCr15
  • صلابة الأسطوانة التسوية: HRC55 -58
  • دعم جهاز الأسطوانة: 3 وحدات
  • دعم قطر الأسطوانة: 15 0 ملم
  • نطاق الطول للقياس : 2000 12 000mm حسب المتطلبات
  • التسامح من طول القطع : ± 15mm (قاعدة على لوحة طول 8M)
  • قوة المحرك التسوية الرئيسية: 4 5 كيلوواط ، 960 دورة في الدقيقة
  • قدرة آلة القص: 8 مم × 2 5 مم
  • زاوية دوران آلة القص: ماكس. 1.5 درجة.
  • الحافة المزدوجة و تفتق سرعة الحز    1 5 م / دقيقة
  • قوة المحرك الرئيسي للحز 1 1 كيلو وات
  • دوللي سرعة التحرك: 15 م / دقيقة ، قابل للتعديل
  • S شفرة مادة شفرة : H13k
  • الحز بطن القطر: 31 مم
  • تفتق الحزها قطرها لفة : 31 0mm
  • ماكس. العرض الداخلي من وحدة الحز المزدوج : 1800mm
  • ماكس. العرض الداخلي من وحدة الحز المستدقة : 2400mm
  • مساحة العرض للآلة : حوالي 7000mm

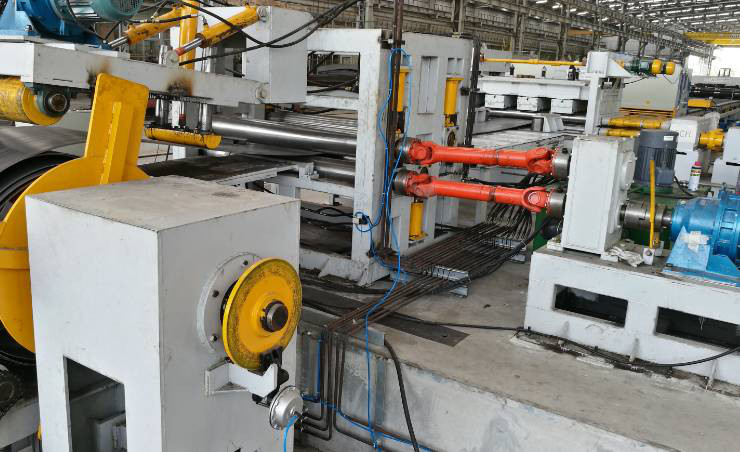

التفاصيل من الجهاز

1. لفائف الصلب تحميل دوللي سيارة

صعودا وهبوطا: هيدروليكي

الحركة الأفقية: مزودة بمحركات

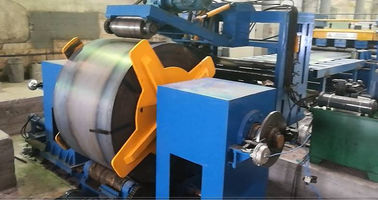

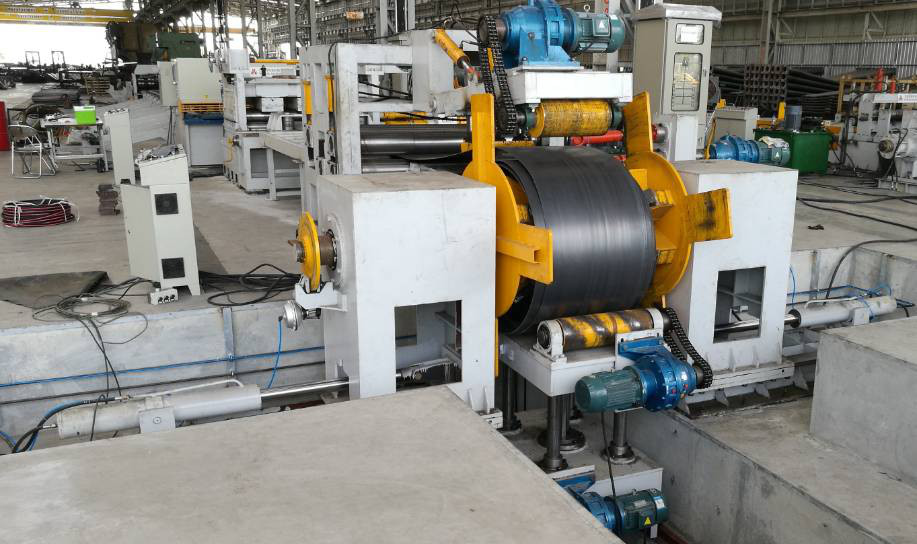

2. الهيدروليكية مزدوجة الرأس نوع مظلة decoiler :

بما في ذلك : وحدة اليسار واليمين ،

مع الفرامل التي تعطي التوتر دوران رمح .

الفتح والإغلاق: هيدروليكي

3. الضغط الهيدروليكي والتوجيه ، جهاز المجرف الهيدروليكي ، جهاز التثبيت

إنها مؤلفة من الإطار ، جهاز الضغط الهيدروليكي والتوجيه ، آلة التجريف الهيدروليكي ، الأسطوانة الدوارة ونظام تشغيل المحرك ، إلخ.

  • الضغط الهيدروليكي وجهاز التوجيه:

هذا يتكون من الضغط الهيدروليكي وتوجيه الذراع ، والضغط والعجلة التوجيهية ، علبة تروس ، السيارات ، الخ.

  • جهاز رأس مجرفة هيدروليكي:

يتكون هذا الجهاز من جهاز تقشير الصفائح الهيدروليكية ، لوحة الانفاق ، الجهاز الهيدروليكي ، الخ.

  • جهاز قرصة هيدروليكي

وتتكون من شريحة ، 2 بكرات قرصة ، جهاز قرصة هيدروليكي ، إطار ، إلخ.

  • جزء الطاقة من جهاز قرصة هيدروليكية

هذا يتكون من محرك AC ، علبة تروس ، مجموعة من المغزل ويربط ، حامل الحاملة ، مفصل عالمي واحد ، إلخ.

4 . طريقة المتداول الأوسط المنضدة

5 . جهاز توجيه

وتتكون من إطار النقابة ، لوحة الطائرة المنقولة ، جهاز التعديل التوجيهي ، العجلة العجاف.

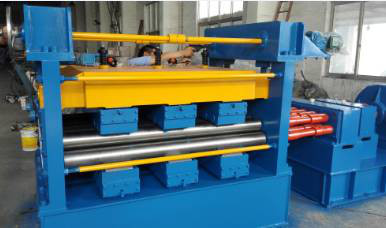

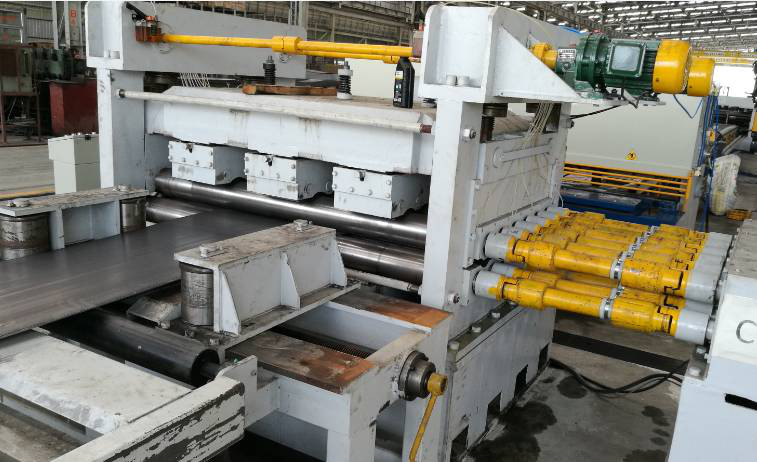

6. وحدة التسوية : ( أربعة نوع العلماني)

هذه هي المعدات الأساسية لهذا الخط الذي ينقسم إلى جزء السلطة وجزء المضيف.

يتكون جزء الطاقة من حامل الطاقة ، ومبطئ السرعة ، والمحرك القابل للتعديل A C ، والخزانة الكهربائية A C ( محرك تشغيل التردد AC ) ، والاقتران ، وحالة توزيع الطاقة ، وعجلة الحزام ، والحزام ، والمفصل المشترك ، والفرامل YWZ ، إلخ.

يتألف جزء المضيف من القاعدة السفلية ، الإطار ، أسفل حامل المحور ، حامل المحاور المنزلقة ، بكرة التسوية ، الإطار العلوي الداعم ، حامل العجلات الداعمة للأعلى والأسفل ، عجلة الدعم ، الرفع الكهربائي وجهاز الضغط ، مع 2 قطعة من الضغط المحرك ، دليل مضخة تليين.

سمة من هذا الجهاز:

تبنى صندوق توزيع الطاقة ، كل بكرة التسوية متصلة مع اقتران متقاطع عالمي ، وأسطوانات التسوية العلوية والسفلية كلاهما نشطة ، والسرعة الخطية متناغمة ، وبالتالي فإن الاحتكاك بين سطح الأسطوانة ولوح اللوحة سيقلل ، مما قد يدفع كفاءة التسوية.

هناك مجموعتان من الأسطوانة على جانبي محور التسوية ، مجموعة واحدة من تحمل دفع الطائرة المستخدمة لتقليل الاحتكاك ومنع المحوري من librating ، مما قد يحفز الكفاءة.

يتم تثبيت مجموعتين من العجلة الداعمة على الجهاز حيث يمكن ضبط صعود وهبوط الجانبين الأمامي والخلفي. انها تستخدم لدعم الأسطوانة الرئيسية وزيادة صلابة الأسطوانة وكفاءة التسوية الفورية. يتم تثبيت محمل العجلة المساندة التي يمكن أن تمنع دخول خبث الأكسيد في المحمل.

الآلة تعتمد ترس دودة وقضيب دودة ، التواء كبير على ضبط تباطؤ ثنائي القطب والضغط ، قوة الضغط الثقيلة ، يمكن تعديلها بشكل فردي ومتزامن لرفع وضغط لأسفل ، ووضع ضبط دقيق اليدوي.

إن الأسطوانة المستوية هي تبريد منتصف تحريض التردد ، مستوى أعمق ، والذي يمكن أن يتجنب حرق المحمل عند نقص الزيت ويمكن أن يطيل عمر الماكينة.

تعتمد آلة الاستواء المضيفة إمدادات الزيت المركزي والتي يمكن أن تعمل بسهولة. تهتز المكونات الرئيسية من خلال هزاز متقدم في الوطن يمكن أن يؤدي إلى هدم التوتر وتقليل الانحناء. المحرك هو محرك قابل للتعديل بسرعة التيار المباشر ، مصاحب للوحة الأساسية Eurotherm التي يمكن أن تقلل من وقت الرفع والفرملة (ثلثي أوقات الفرامل أقصر من تلك الشائعة) وفعالية التسوية الفورية.

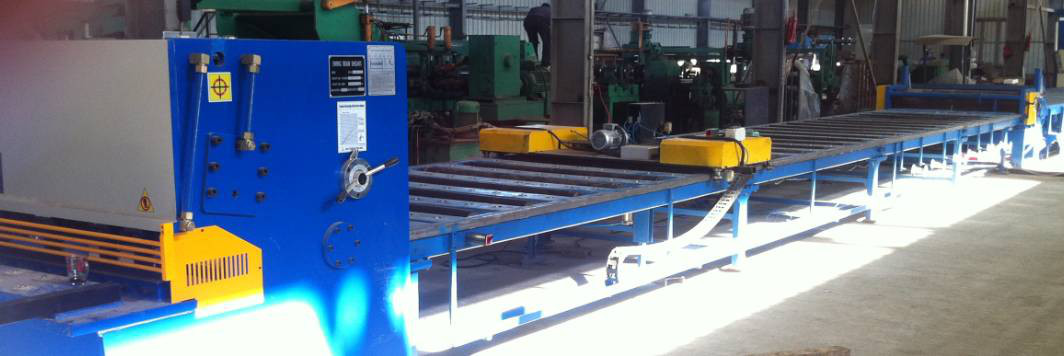

7 . نوع الدورية آلة القطع :

بما في ذلك : الهيدروليكية شعاع سوينغ شعاع Q12Y-6 * 2000.

يمكن تدوير القص 3 درجة لتكون مناسبة للقطع لوحة قطب ضوء .

بعد القص ، لوحة ستكون متوازي الأضلاع ، وبهذه الطريقة يقلل من النفايات المادية ويكون من السهل على العملية القادمة من صنع عمود خفيف

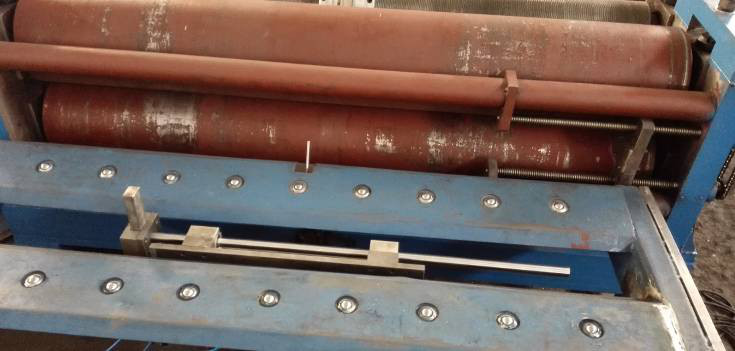

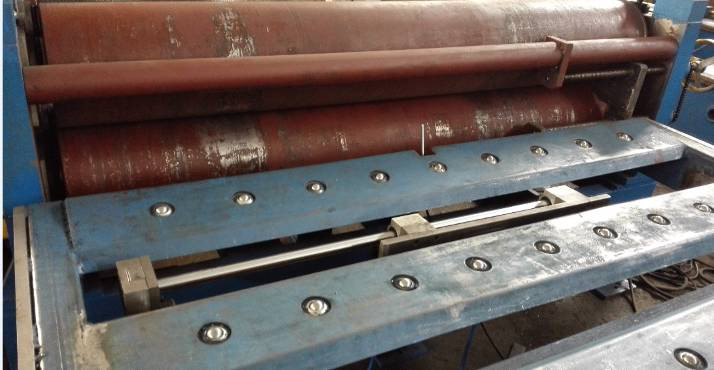

8. P طول طول دعم الجدول + دوللي ، مع جهاز الأتمتة:

هناك دوللي في الجزء الأمامي من وحدة الحافة المزدوجة . هو للسيطرة على الحز مستقيمة وحجم مستطيل لوحة. عن طريق تغيير موقف سدادة على دوللي للسيطرة على حجم لوحة مستطيل .

العربة مع القيادة الآلية ، يمكن أن تتحرك إلى الموضع الصحيح على الطاولة وفقا لطول لوحة قطب.

بكرة الطاولة مع القيادة الآلية ، عندما يتم غلق الأسطوانة عن طريق المحرك ، يمكن للوحة التحرك إلى وحدة الحز وعدم الحاجة إلى دفع اللوحة يدويًا. E الأسطوانة جدا مع القابض الهوائي ، يمكن أن يقودها المحرك ونظام السلسلة ، وأيضا يمكن أن تتحرك لوحة يدويا لتعديل لوحة.

على حد سواء على دوللي وفي وحدة الحافة جيئة وذهابا ، هناك جهاز هوائي لضغط لوحة لوقف للحصول على البعد الصحيح للوحة المستطيل.

9. لوحة صعود الجهاز.

يشتمل الجهاز على أسطوانتين هوائيتين ، ويمكن نقله إلى موقع مختلف وفقًا لطول اللوحة.

عندما تصل اللوحة إلى مقدمة وحدة الحز ، سيتم إيقاف الصفيحة ، هذا الجهاز سوف يرتفع للوحة ، حتى يمكن للدمى أن تحرك وتحرك اللوحة.

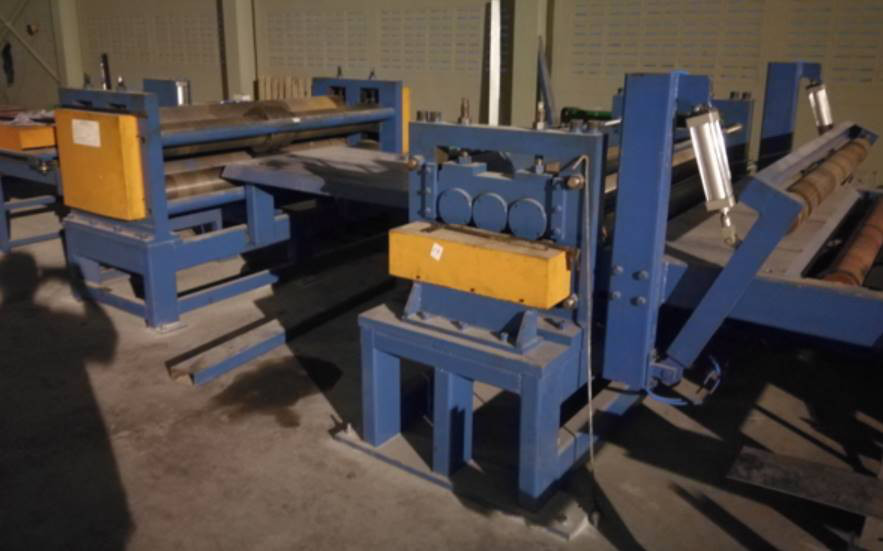

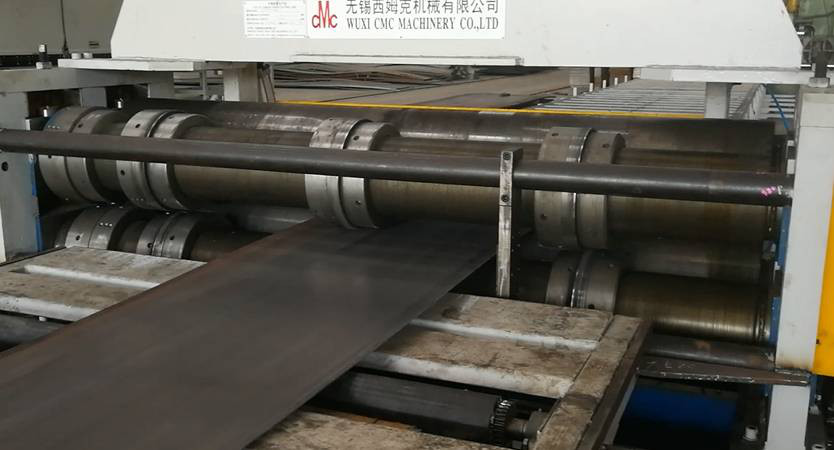

  • وحدة الحافة المزدوجة.

آلة الحز المزدوج الحافة هي أساس مبدأ القص المتداول لقطع صفائح الفولاذ.

هو لشق حافة كشط من لوحة الصلب المدرفلة على الساخن للحصول على العرض الدقيق للقطب الخفيفة.

بما في ذلك: اثنين من أزواج بكرات معسر ، موتور ، علبة تروس ، أربعة ريش

صعودا وهبوطا اثنين بكرات نوع المسمار ، مع 2 أزواج من شفرة الحز.

بكرات نوع المسمار من السهل تعديل شفرة القطع إلى أي موقف لحز أي حجم لوحة.

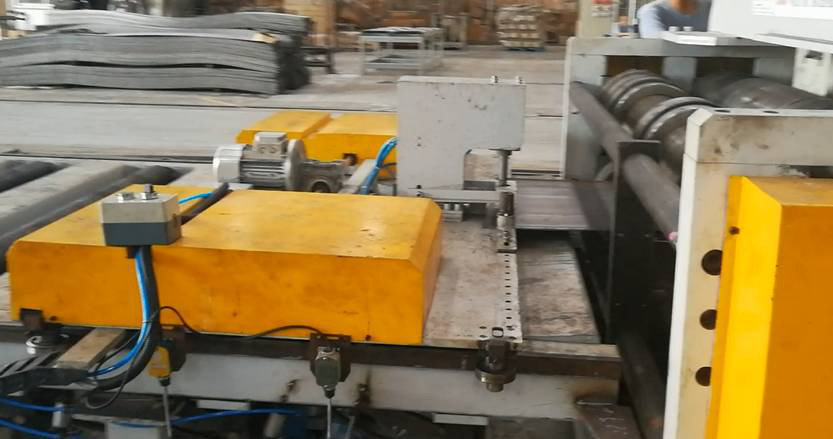

11. ف طول دعم الجدول + دوللي ، مع جهاز الأتمتة:

هناك دوللي في الجزء الأمامي من وحدة الحز. هو من أجل السيطرة على درجة قطع تفتق. عن طريق تغيير موقف سدادة على دوللي للسيطرة على معدل الحز تفتق.

العربة مع القيادة الآلية ، يمكن أن تتحرك إلى الموضع الصحيح على الطاولة وفقا لطول لوحة قطب. المشبك الثاني لوحة للحصول على لوحة الاتجاه الصحيح.

بكرة الطاولة مع القيادة الآلية ، عندما يتم غلق الأسطوانة عن طريق المحرك ، يمكن للوحة التحرك إلى وحدة الحز وعدم الحاجة إلى دفع اللوحة يدويًا. E الأسطوانة جدا مع القابض الهوائي ، يمكن أن يقودها المحرك ونظام السلسلة ، وأيضا يمكن أن تتحرك لوحة يدويا لتعديل لوحة.

على حد سواء على دوللي وفي وحدة تفتق تفتق nt nt ، هناك أجهزة تعمل بالهواء المضغوط لصفيحة الدفع للتوقف للحصول على زاوية القطع المستدقة الصحيحة.

12. لوحة صعود الجهاز.

يشتمل الجهاز على أسطوانتين هوائيتين ، ويمكن نقله إلى موقع مختلف وفقًا لطول اللوحة.

عندما تصل اللوحة إلى مقدمة وحدة الحز ، سيتم إيقاف الصفيحة ، هذا الجهاز سوف يرتفع للوحة ، حتى يمكن للدمى أن تحرك وتحرك اللوحة.

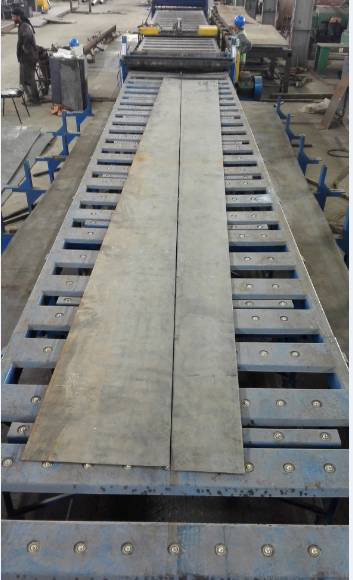

13 . وحدة الحز المستدقة

آلة الحزان المستدقة هي أساس مبدأ القص المتداول لقطع صفائح الفولاذ. الحصول على لوحة شبه منحرف مع معدل استدقاق معين.

بما في ذلك: اثنين من أزواج بكرات معسر ، المحرك ، علبة تروس ، صعودا و بكرات معسر ، اثنين من ريش ،

صعودا وهبوطا اثنين بكرات نوع المسمار ، مع واحد أزواج من شفرة الحز.

بكرات نوع المسمار من السهل تعديل شفرة القطع إلى أي موقف لحز أي حجم لوحة.

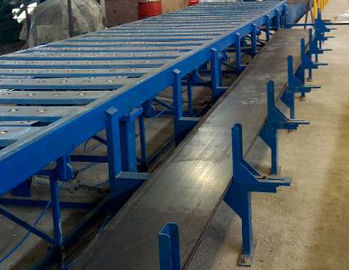

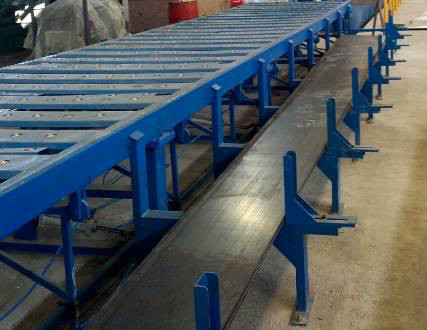

14 . طاولة دعم من النوع الكروي للوحة السقف المستدقة

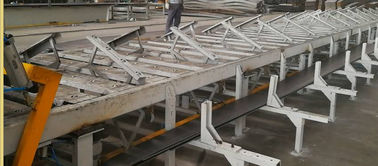

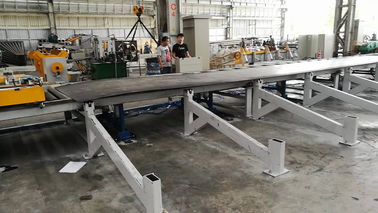

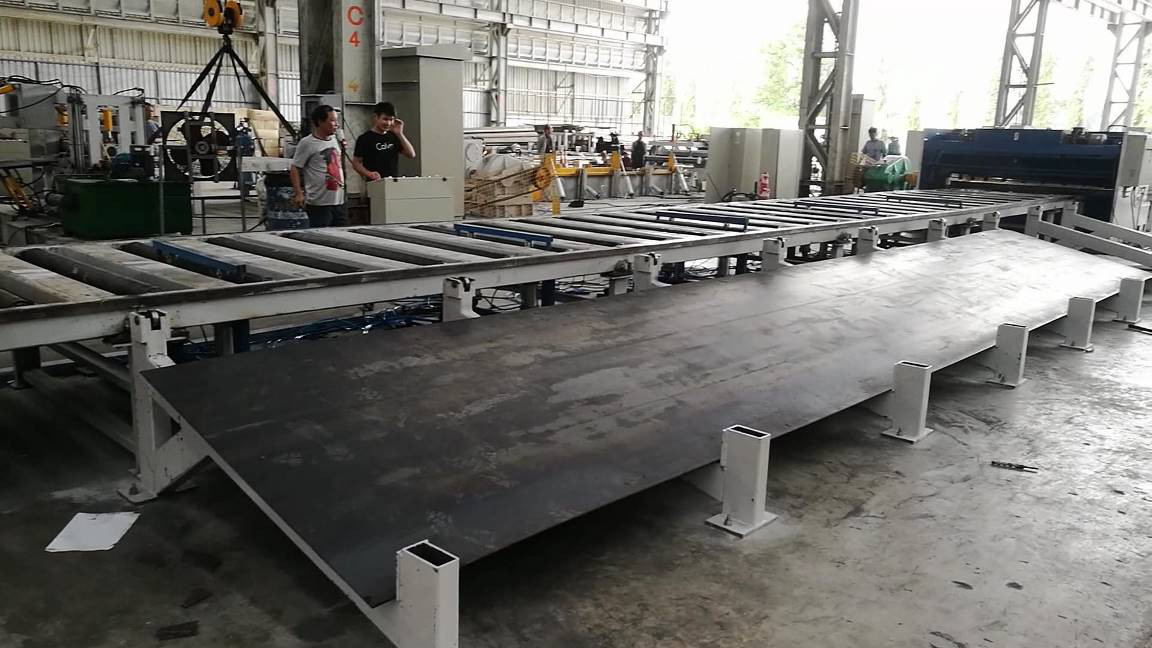

15. تفتق لوحة تفريغ وتكديس النظام التلقائي

هناك نوعان من بكرات الضغط الهوائية . إن أسطوانة التعشيق السفلية هي مع القيادة الآلية ، عندما يتم غلق الأسطوانة بواسطة المحرك ، يمكن للوحة المستدقة التحرك بعيدًا عن وحدة الحز . عندما توقفت اللوحة عن الحركة ، سترتفع الأسطوانة العلوية وتفسح المجال لتفريغ الصفيحة.

يو الجدول ، هذا هو 12 وحدة جهاز التفريغ الهوائي. يمكن أن ترتفع من منتصف الطاولة ، ثم تنزلق لوحة القطع المستدقة إلى حامل جانبي.

16. النظام الكهربائي :

جدول التحكم المركزي.

من أجل الحزّ المزدوج الحزّ والحزّان المستدقي ، أيضاً PLC ، AC العاكس للسائق يتمتع بخاصية الإستجابة السريعة والنشاط الجيد ، الذي يمكن أن يسيطر بشكل فعّال على سرعة جريان دوللي .

17 النظام الهيدروليكي :

قوة هيدروليكية 25L / دقيقة

بما في ذلك : محطة هيدروليكية ، صمامات ، خزان الزيت ، المفاصل ، أنابيب لينة ، أنابيب الصلب وهلم جرا

1 8 . نظام هوائي :

F أو دوللي وطاولة القابض ، لوحة الارتفاع ، لوحة تفريغ الجهاز الخ

19.Option:

وحدة التسوية الإضافية بعد قطع الاستدقاق.

ارفع ضغط الألواح الفولاذية ، وسهل على العملية التالية.

(هذه الوحدة مناسبة لسمك أقل من 6 ملم لوحة لضوء الشارع)

2 0. الخيار: نظام اللوحة بلا اتصال

( بعد أن يتم قطع اللوحة إلى الطول ، يمكن للنظام تحريك اللوحة إلى جانب الماكينة).
