الموديل 6x1500 960RPM خط حز لفائف الصلب

نموذج آلة قطع لفائف الصلب: 6x1500

وصف:

تحميل لفائف الصلب ، وفك لفائف الصلب ، وحز اللوح ، وإعادة اللف وحدة والتفريغ.

تطبيق:

هذا الخط مخصص لفك اللفائف الفولاذية ، حز الألواح وعملية حز لفائف الفولاذ

المقياس التقني:

1. ماكس المواد الخام.سمك 6 مم ، دقيقة.سمك 2.5 مم.الفولاذ الطري المدلفن على الساخن.

2. عرض المواد: 800-1550 مم

3. وزن لفائف الصلب: 25 طن كحد أقصى

4. القطر الداخلي للملف الفولاذي: 508mm-760mm

5. القطر الخارجي للملف الفولاذي: بحد أقصى 1500 مم

6. قطر أسطوانة قرصة: 190 مللي متر

7. قوة محرك أسطوانة القرص: 2.2kw ، موديل علبة التروس: BWD13 ، المعدل: 187

8. سرعة عمل الأسطوانة: 3m / min

9. كمية بكرة التسوية الخشنة: 3 ، لأعلى واحد ، أسفل اثنين.

10. قطر أسطوانة التسوية الخشنة: 125 مم

11. لتقطيع المنتجات النهائية ، تحمل عرض القطع: ± 0.20 مم

12. لقطع المنتجات النهائية ، أقصى وزن للملف: 15 طن

13. لتقطيع المنتجات النهائية ، القطر الداخلي للملف الفولاذي: 760mm

14. سمك وحدة الحز: 2.5 ~ 4.5 مم ، C245

15. مواصفات حفرة التكرار: 5500 × 2200 مم × 2500 مم الطول × العرض × العمق

16. قطر عمود الحز: 220mm

17. مادة عمود الحز: 40Cr

18. قوة المحرك الرئيسي لوحدة الحز: 37kw (960RPM) ، GEAR BOX650

19. تفاصيل الشفرة ، الفاصل ، الحلقة المطاطية ، انظر قائمة المرفقات.

20. مادة شفرة القطع: H13K ، صلابة HRC55-58

21. قوة المحرك الرئيسي لآلية إعادة الخردة: YLJ6.3KG / M.

22. سرعة إعادة اللف ، سمك 4.5 مم ، كحد أقصى.20 م / دقيقة.سمك 2.5 مم ، كحد أقصى.25m / min سرعة تردد التيار المتردد قابلة للتعديل

23. قوة المحرك الرئيسي لوحدة اللف: 90kw (960rpm) ، علبة التروس: 850

24. تفاصيل البعد ، انظر الرسم المرفق



تفاصيل كل الجهاز:

1. ملف هيدروليكي تحميل دوللي

يمكن لهذه الدمية أن تحمل ملفًا فولاذيًا وتجعله يتحرك لأعلى ولأسفل. يتم الانتهاء من سكة التوجيه ذات الأربع عجلات ، لأعلى ولأسفل بواسطة أسطوانة هيدروليكية ، ويتم الانتهاء من تشغيل الدمية بواسطة المحرك ومخفض علبة التروس.

2. آلة فك اللفافة الهيدروليكية

نوع مظلة برأس مزدوج ، بما في ذلك: وحدة اليسار واليمين ،

فتح وإغلاق: هيدروليكي

وتتكون من قاعدة على شكل دليل ، وقوس ، وآلية مانعة ، وعمود فك اللفائف ، ومظلة برأس مزدوج.

يمكن أن ينتقل جهاز فك اللفائف من اليسار إلى اليمين ويتمركز في نفس الوقت.

3-دليل الضغط الهيدروليكي من النوع الخفيف ، رأس المجرفة ، الفتاحة ، آلية القرص:

وهي تتألف من قاعدة على شكل إطار ، وذراع دليل ضغط هيدروليكي ، وآلية رأس مجرفة هيدروليكية ، وآلية فتاحة هيدروليكية ، وآلية قرص هيدروليكي إلخ.

3.1 آلية دليل الضغط الهيدروليكي: تتكون من ذراع توجيه ضغط هيدروليكي ، عجلة فولاذية لدليل الضغط ، عجلة مسننة وآلية نقل سلسلة ، مزودة بمحرك تخفيض سرعة دولاب الهواء الحلقي 5.5 كيلو وات إلخ.

3.2 آلية رأس المجرفة الهيدروليكية: تتكون من غلاف رأس مجرفة ، رأس مجرفة هيدروليكي ، آلية رفع هيدروليكي ورأس مجرفة وآلية توازن إلخ.

3.3 آلية الفتح الهيدروليكي: تتكون من عمود التوجيه وجلبة التوجيه ، وآلية الضغط والرفع للفتح الهيدروليكي وما إلى ذلك.

3.4 آلية القرص الهيدروليكي: تتكون من قوس ، قاعدة كتلة منزلقة ، 2 أسطوانة قرص ، آلية رفع هيدروليكي للفة العلوية وآلية ضغط لأسفل ، أجزاء طاقة ، علبة تروس.إلخ

4 طاولة العمل ، الطول: 3 م

5. وحدة التسوية الخشنة

تحتوي وحدة التسوية الخشنة على ثلاث بكرات لوظيفة التسوية.إنه وضع غير نشط.

6. جهاز التوجيه قبل الحز

يتكون جهاز التوجيه من قوس العمل ، وسكة التوجيه ، وآلية ضبط مغزل اللولب وآلية التمركز ، ومرحلة قاعدة الدليل النشط ، وآلية الأسطوانة العمودية.

كل الجهاز قبل وحدة الحز.

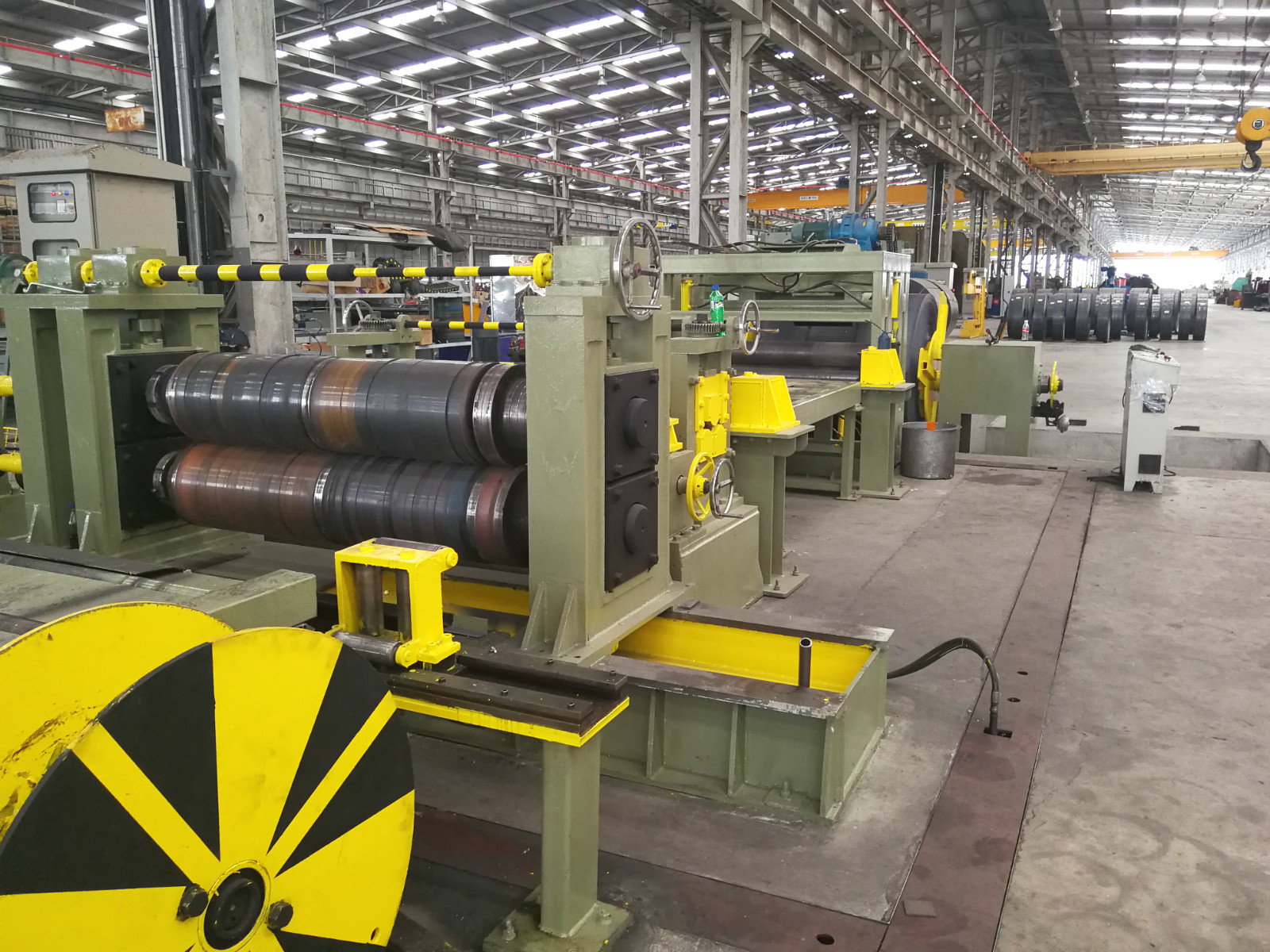

7. وحدة القطع:

يتكون من جزء حاسب مركزي وجزء طاقة.

جزء الطاقة: يتكون من قاعدة الطاقة ، ومبطئ السرعة ، ومحرك قابل لتعديل سرعة التيار المتردد ، وعلبة توزيع التروس ، والاقتران ، والقابض ، وقطع التوصيل ، والنقل المتقاطع العالمي ، إلخ.

جزء الإطار الرئيسي: يتكون من مرحلة أساسية ، كتيفة ثابتة النمط ، كتلة منزلقة كبيرة من عمود الشفرة ، عمود الشفرة من قطعتين ، شريحة نشطة ، كتلة منزلقة من عمود الأداة ، آلية تعديل تغيير شفرة الدخول والخروج الهيدروليكي للقوس النشط ، عمود أداة علوي كهربائي ميكانيكي قابل للتعديل للرفع والضغط ، إلخ.

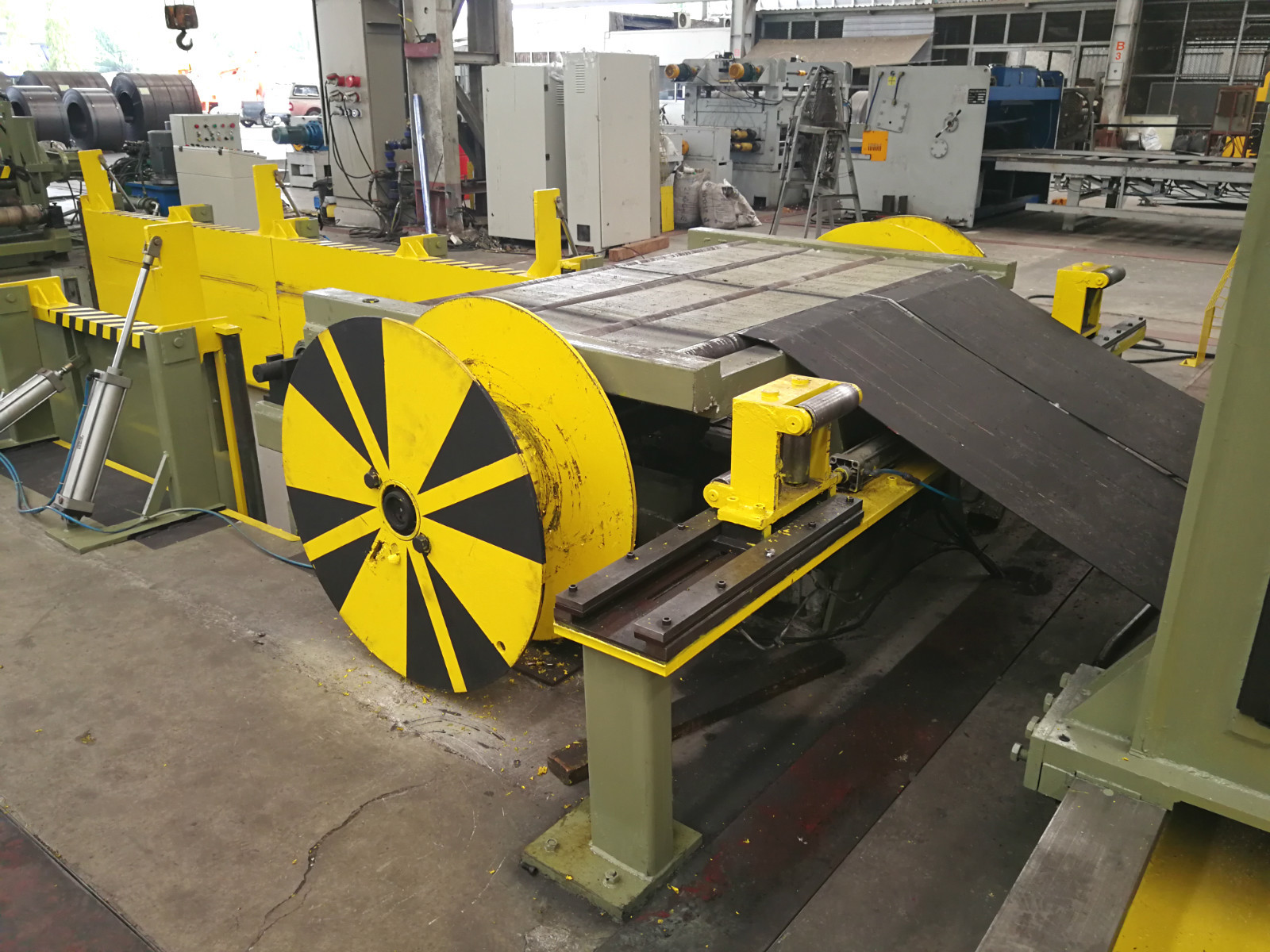

8. آلية إرجاع الخردة:

وهو يتألف من قوس ، عمود إعادة لف ، قاعدة تحمل ، قرصين لإعادة لف مخروطي ، آلية نقل سلسلة وعجلة ضرس ، مخفض ، اقتران ، محرك إلخ.

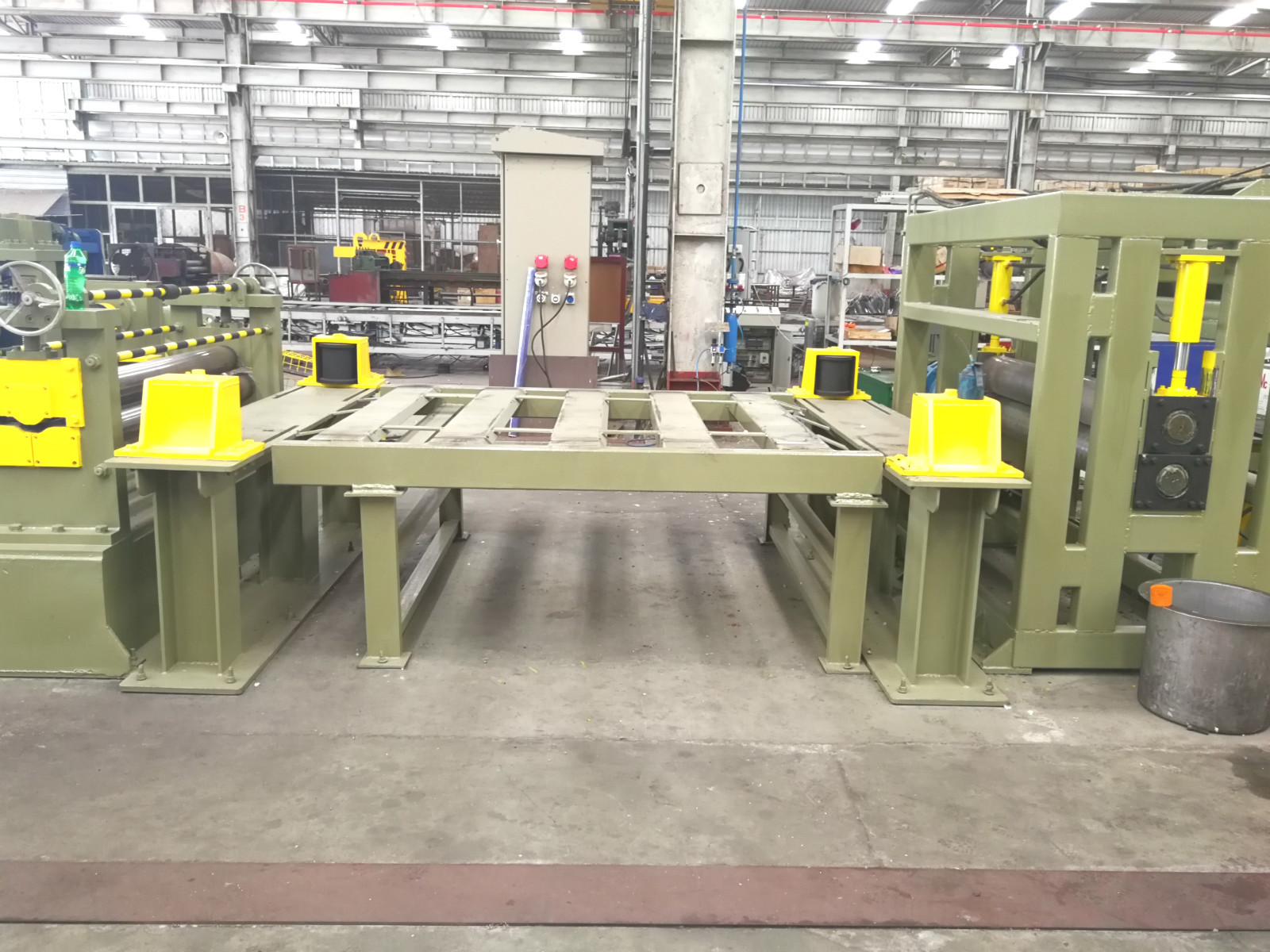

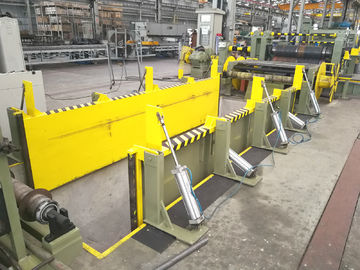

9. عمل الحلقات والانتقال:

يتكون من قوس ، قاعدة تحمل ، ممر دوار ، لوحة دعم ،

طول حفرة التكرار × العرض × العمق: كمعامل تقني

منضدة عمل انتقالية ، مع أسطوانة هيدروليكية للارتفاع.

يشمل جزأين يمين ويسار.

10. الفصل المسبق ، آلية الشد ، آلية الفصل الهيدروليكي ، آلية دعم الألواح:

وتتكون من قاعدة ، وقاعدة تحمل ، ومحمل ما قبل الفصل ، وقوس التخميد ، ولوحة التخميد ، ولوحة التخميد ، وآلية الرفع والضغط الهيدروليكي لأسفل ، وقوس إرجاع الشد ، ولفتان عاكسات التوتر ، وقوس فصل الضغط ، وعمود فصل الضغط ، وفصل الضغط ، آلية الضغط والرفع الهيدروليكي ، آلية دعم اللوحة الهيدروليكية ، آلية الرفع والتوازن الهيدروليكية الداعمة للوحة ، ومجهزة بألواح الفصل ، وشجيرات فواصل النايلون ، إلخ.

11. وحدة الارتداد:

وتتكون من قاعدة ، وعلبة تروس تخفيض الارتداد ، وعمود الارتداد ، ولوحة القوس ، وقرص حفظ التمدد ، وآلية التمدد والتراجع للكتلة الانزلاقية المائلة ، والفوهة الهيدروليكية لآلية قص الكماشة ، وآلية التمدد ، وآلية أسطوانة الزيت الدورانية ، وآلية مانع ، واقتران ، وذراع دعم هيدروليكي ، قاعدة داعمة ، مزودة بمحرك قابل للتعديل بسرعة AC ، إلخ.

12. التفريغ الهيدروليكي دوللي:

يمكن أن تحمل هذه الدمية ملفًا منفصلاً ، وتحركًا ورفعًا هيدروليكيًا ، ويتم تشغيل الدمية بواسطة مسار توجيه رباعي العجلات يتحرك خارج الخط ويخرج.

13. النظام الكهربائي:

طاولة تحكم مركزية.

وتتكون من خزانة ، خزانة تشغيل رئيسية للتحكم الكهربائي ، خزانة تشغيل مساعدة وكهرباء أخرى.محرك الحز والارتداد.

مجموعة معدات حماية السلامة ، الإيقاف في حالات الطوارئ وزر قطع الطاقة ، مصباح ديسبالي لإيقاف الماكينة ، إلخ.

14 النظام الهيدروليكي:

الطاقة الهيدروليكية 25 لتر / دقيقة

بما في ذلك: المحطة الهيدروليكية ، والصمامات ، وخزان الزيت ، والمفاصل ، والأنابيب الناعمة ، والأنابيب الصلبة ، وما إلى ذلك.

شفرة التقطيع ، الفاصل ، لوحة الفضاء ، برميل المباعد ، قائمة الحلقة المطاطية (ليس مع الماكينة ، تحتاج إلى تكلفة إضافية)
