8mm ضوء القطب طول آلة القطع Q235A الحز والقطع لطول الخط

وصف
اسم: قطع لطول الخط ميزة: اوتوماتيك كليا
طلب: لمواد قطب الضوء مادة: Q235A ، الفولاذ الطري المدلفن على الساخن
سمك المادة: 3 مم -8 مم عرض المواد: 800-1800 مم
تسليط الضوء:

آلة قطع بطول 8 مم

,

آلة قطع بطول العمود الخفيف

,

Q235A خط الحز والقطع حسب الطول



خط القطع لطول عمود الإنارة موديل CTLA8x1800



(نوع أوتوماتيكي بالكامل ، 4 تسوية)



المقياس التقني

  • سماكة المواد: 3mm-8mm لـ Q235A (Q345 = 6mm ،) الفولاذ الطري المدلفن على الساخن ، (ST52 = 6mm)
  • عرض المواد: 800-1800 مم
  • وزن لفائف الصلب: 30 طن كحد أقصى
  • القطر الداخلي للملف الفولاذي: Φ508mm-Φ760mm
  • سرعة التسوية: 5-15 م / دقيقة
  • عدد بكرات التسوية: 13
  • قطر بكرات التسوية: 144 مم
  • مسافة أسطوانة التسوية: 150 مللي متر
  • مادة بكرة التسوية: GCr15
  • صلابة أسطوانة التسوية: HRC55-58
  • جهاز الرول: 3 وحدات
  • قطر الأسطوانة الداعمة: 150 مللي متر
  • نطاق الطول للمقياس: 2000 12000 مم وفقًا للمتطلبات
  • تفاوت طول القطع: ± 15 مم (القاعدة على لوح بطول 8 م)
  • قوة محرك التسوية الرئيسية: 45kw ، 960RPM
  • قدرة آلة القص: 8mmx2500mm
  • زاوية دوران آلة القص: ماكس.1.5 درجة.
  • حافة مزدوجة ومستدقة سرعة القطع 15 م / دقيقة.
  • قوة المحرك الرئيسي للحز 11kw
  • سرعة التحرك دوللي: 15 م / دقيقة ، قابلة للتعديل
  • مادة شفرة القطع: H13k
  • قطر شفرة التقطيع: 310mm
  • قطر لفة القرص: 310mm
  • الأعلى.العرض الداخلي لوحدة الحز المزدوج: 1800 مم
  • الأعلى.العرض الداخلي لوحدة الحز المخروطي: 2400 مم
  • مساحة العرض للآلة: حوالي 7000 مم

خصائص الملكية:

النوع الأوتوماتيكي بالكامل ، إذا تم الحصول على العرض المناسب للعمود ، والتحكم في الطول باستخدام الحاسب الآلي ، والقطع المستدقي مع الأتمتة ، ونظام تفريغ الألواح المستدقة والتكديس.

مع نوعين من الشفرات مزدوجة حافة الكشط ووحدة حز مستدقة.

(ملاحظة: نظام التكديس الأوتوماتيكي للوحة أقل من 6 مم ، لوح عمود الإنارة)



تطبيق:

إنها مخصصة لفك اللفائف ، التسوية ، القطع ، كشط حافة الحواف وعملية الحز المستدقة ، للحصول على جانب واحد صغير العرض ، جانب واحد كبير عرض لوحة الصلب.



تفاصيل الجهاز

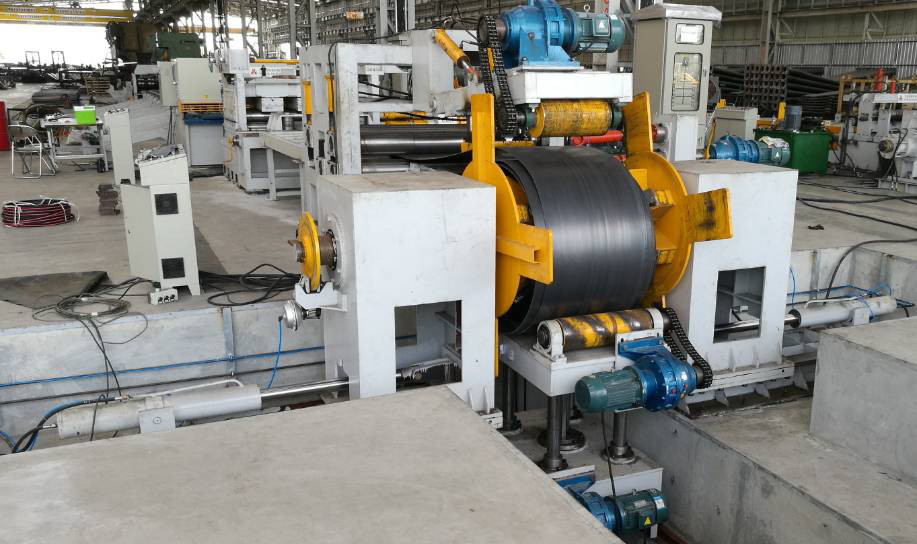

1. لفائف الصلب تحميل سيارة دوللي

لأعلى ولأسفل: هيدروليكي

أفقي متحرك: آلي



2. آلة فك اللفافة الهيدروليكية ذات الرأس المزدوج:

بما في ذلك: وحدة اليسار واليمين ،

مع الفرامل التي تعطي توتر دوران العمود.

فتح وإغلاق: هيدروليكي





3. الضغط والتوجيه الهيدروليكي ، جهاز رأس المجرفة الهيدروليكي ، جهاز القرص

وتتكون من الإطار ، وجهاز الضغط والتوجيه الهيدروليكي ، وجهاز رأس المجراف الهيدروليكي ، وبكرة القرص ونظام تشغيل المحرك ، إلخ.

  • جهاز الضغط والتوجيه الهيدروليكي:

يتكون هذا من الضغط الهيدروليكي وذراع التوجيه ، عجلة الضغط والتوجيه ، صندوق التروس ، المحرك ، إلخ.

  • جهاز رأس المجرفة الهيدروليكية:

يتكون هذا من جهاز تقلص لوحة المجراف الهيدروليكي ، لوحة الإنفاق ، الجهاز الهيدروليكي ، إلخ.

  • جهاز الضغط الهيدروليكي

وتتكون من منزلق ، بكرات قرصية ، جهاز قرص هيدروليكي ، إطار ، إلخ.

  • جزء الطاقة لجهاز الضغط الهيدروليكي

يتكون هذا من محرك التيار المتردد ، وصندوق التروس ، ومجموعة من المغزل والوصلات ، وحامل المحمل ، ومفصل عالمي واحد ، إلخ.





4. طريقة الدرفلة الوسطى منضدة



5. جهاز التوجيه

وهي تتألف من إطار النقابة ، لوحة الطائرة المتحركة ، جهاز ضبط التوجيه ، عجلة الميل العمودية.





6. وحدة التسوية: (أربعة أنواع)

هذه هي المعدات الأساسية لهذا الخط والتي تنقسم إلى جزء طاقة وجزء مضيف.

يتكون جزء الطاقة من حامل الطاقة ، ومبطئ السرعة ، ومحرك قابل للتعديل بسرعة التيار المتردد ، وخزانة كهربائية AC (محرك تردد التيار المتردد) ، والاقتران ، وعلبة توزيع الطاقة ، وعجلة الحزام ، والحزام ، والمفصل العام ، وفرامل YWZ ، إلخ.

يتكون جزء المضيف من حامل سفلي وإطار وتحت حامل المحور وحامل محور منزلق وأسطوانة تسوية وإطار دعم علوي وحامل عجلة دعم لأعلى ولأسفل وعجلة داعمة وجهاز رفع وكبس كهربائي ومرافقة من 2 قطعة من الضغط المحرك ، مضخة التشحيم اليدوية.

خصائص هذا الجهاز:

لقد تم تبني علبة توزيع الطاقة ، كل بكرة تسوية متصلة بقرن متقاطع عالمي ، أسطوانة التسوية لأعلى ولأسفل نشطة ، والسرعة الخطية هي الاتساق ، وبالتالي ستنخفض الاحتكاكات بين سطح الأسطوانة واللوحة ، مما قد يحفز كفاءة التسوية.

هناك مجموعتان من محامل الأسطوانة على جانبي محور التسوية ، مجموعة واحدة من محمل الدفع المستوي المستخدم لتقليل الاحتكاكات ومنع المحوري من الاهتزاز ، مما قد يؤدي إلى زيادة الكفاءة.

يتم تثبيت مجموعتين من العجلات الداعمة على الماكينة حيث يمكن ضبط الجانبين الأمامي والخلفي لأعلى ولأسفل.تستخدم لدعم الأسطوانة الرئيسية وزيادة صلابة الأسطوانة وكفاءة التسوية السريعة.محمل العجلة الداعمة محكم الإغلاق والذي يمكن أن يمنع خبث الأكسيد من الدخول في المحمل.

تعتمد الآلة على الترس الدودي وقضيب الدودة ، والتواء كبير في ضبط التباطؤ والضغط ثنائي القطب ، وقوة الضغط الثقيلة ، ويمكن تعديلها بشكل فردي ومتزامن للرفع والضغط لأسفل ، وضبط الضبط الجزئي اليدوي.

أسطوانة التسوية عبارة عن تبريد بالحث متوسط ​​التردد ، مستوى أعمق ، والذي يمكن أن يتجنب حرق المحمل عند نقص الزيت ويمكن أن يطيل عمر الماكينة.

تعتمد آلة مضيف التسوية على إمداد زيت مركزي يمكن أن يعمل بسهولة.تهتز المكونات الرئيسية بواسطة هزاز متطور في الوطن والذي يمكن أن يزيل الإجهاد ويقلل من الانحناء.المحرك عبارة عن محرك قابل للتعديل بسرعة التيار المباشر ، مصاحبًا للوحة الأساسية Eurotherm والتي يمكن أن تقلل من وقت الرفع والكبح (ثلثي أوقات الفرامل أقصر من تلك الشائعة) وكفاءة التسوية السريعة.



7. آلة القطع من النوع الدوار:

بما في ذلك: قص شعاع التأرجح الهيدروليكي Q12Y-6 * 2000.

يمكن تدوير المقص 3 درجات ليكون مناسبًا لقطع لوح عمود الضوء.

بعد القص ، ستكون اللوحة متوازية الأضلاع ، وبهذه الطريقة تقلل من نفايات المواد وتكون سهلة للعملية التالية لصنع عمود الإنارة



8. طاولة دعم طول القطب + دوللي ، مع جهاز التشغيل الآلي:

توجد دمية في مقدمة وحدة الحز ذات الحواف المزدوجة.إنه للتحكم في حجم لوحة الحز المستقيم والمستطيل.عن طريق تغيير موضع السدادة على دوللي للتحكم في حجم لوحة المستطيل.

العربة ذات القيادة الآلية ، يمكنها أن تتحرك إلى الموضع الصحيح على المنضدة وفقًا لطول صفيحة العمود.

بكرة الطاولة مع القيادة الآلية ، عندما يتم غطس الأسطوانة بواسطة المحرك ، يمكن أن تتحرك اللوحة إلى وحدة الحز ولا تحتاج إلى دفع اللوحة يدويًا.كل أسطوانة مزودة بقابض هوائي ، يمكن قيادتها بواسطة المحرك ونظام السلسلة ، كما يمكنها تحريك اللوحة يدويًا لضبط اللوحة.

على حد سواء على دوللي وفي وحدة الحز بالحافة الأمامية ، يوجد جهاز هوائي لتوقف لوحة الدفع للحصول على البعد الصحيح للوحة المستطيلة.



9. جهاز رفع الصفيحة.

يشتمل هذا الجهاز على أسطوانتين تعملان بالهواء المضغوط ، ويمكن نقلهما إلى موقع مختلف وفقًا لطول اللوحة.

عندما تصل الصفيحة إلى مقدمة وحدة الحز ، سيتم إيقاف اللوحة ، وسيقوم هذا الجهاز برفع اللوحة ، حتى تتمكن الدمية من تثبيت وتحريك اللوحة.

  • وحدة الحز ذات الحافة المزدوجة.

آلة قطع الحواف المزدوجة تعتمد على مبدأ القص المتداول لقطع الصفيحة الفولاذية.

إنها مخصصة لشق حافة الكشط للوحة الفولاذية المدلفنة على الساخن للحصول على العرض الدقيق لعمود الإنارة.

بما في ذلك: زوجان من بكرات القرص ، محرك ، صندوق تروس ، أربع شفرات

نوعان من البكرات اللولبية لأعلى ولأسفل ، مع زوجين من شفرات الحز.

بكرات من النوع اللولبي سهلة لضبط شفرة القطع في أي موضع لتقطيع أي حجم من الألواح.



11. طاولة دعم طول القطب + دوللي ، مع جهاز أتمتة:

هناك دوللي في مقدمة وحدة الحز.إنه للتحكم في درجة القطع المستدقة.عن طريق تغيير موضع السدادة على دوللي للتحكم في معدل القطع المستدق.

العربة ذات القيادة الآلية ، يمكنها أن تتحرك إلى الموضع الصحيح على المنضدة وفقًا لطول صفيحة العمود.وقم بتثبيت اللوحة للحصول على اتجاه حركة اللوحة الصحيح.

بكرة الطاولة مع القيادة الآلية ، عندما يتم غطس الأسطوانة بواسطة المحرك ، يمكن أن تتحرك اللوحة إلى وحدة الحز ولا تحتاج إلى دفع اللوحة يدويًا.كل أسطوانة مزودة بقابض هوائي ، يمكن قيادتها بواسطة المحرك ونظام السلسلة ، كما يمكنها تحريك اللوحة يدويًا لضبط اللوحة.

على حد سواء في دوللي وفي وحدة الحز المستدقة الأمامية ، توجد أجهزة تعمل بالهواء المضغوط لتوقف لوحة الدفع للحصول على زاوية القطع المستدقة الصحيحة.



12. جهاز رفع الصفيحة.

يشتمل هذا الجهاز على أسطوانتين تعملان بالهواء المضغوط ، ويمكن نقلهما إلى موقع مختلف وفقًا لطول اللوحة.

عندما تصل الصفيحة إلى مقدمة وحدة الحز ، سيتم إيقاف اللوحة ، وسيقوم هذا الجهاز برفع اللوحة ، حتى تتمكن الدمية من تثبيت وتحريك اللوحة.



13. وحدة الحز المستدقة

آلة الحز المستدقة تعتمد على مبدأ القص المتداول لقطع الصفيحة الفولاذية.واحصل على لوحة شبه منحرف بمعدل تفتق معين.

بما في ذلك: زوجان من بكرات القرص ، المحرك ، صندوق التروس ، بكرات القرص العلوي والسفلي ، شفرتان ،

نوعان من البكرات اللولبية لأعلى ولأسفل ، مع زوج واحد من شفرات الحز.

بكرات من النوع اللولبي سهلة لضبط شفرة القطع في أي موضع لتقطيع أي حجم من الألواح.



14. طاولة دعم من نوع الكرة للوحة المستدقة النهائية



15. نظام أوتوماتيكي لتفريغ وتكديس الألواح المستدقة

هناك نوعان من بكرات الضغط الهوائية.إن أسطوانة الضغط السفلية تعمل بمحرك ، عندما يتم غطس الأسطوانة بواسطة المحرك ، يمكن أن تتحرك اللوحة المستدقة بعيدًا عن وحدة الحز.عندما تتوقف اللوحة عن الحركة ، سترتفع الأسطوانة لأعلى وتوفر مساحة لتفريغ اللوحة.

تحت الطاولة ، هناك 12 وحدة من جهاز التفريغ الهوائي.يمكن أن ترتفع من منتصف الطاولة ، ثم تنزلق اللوحة المستدقة من قطعتين إلى كلا الجانبين.



16. النظام الكهربائي:

طاولة تحكم مركزية.

بالنسبة للحز المزدوج والحز المستدقي ، فإن محول التيار المتردد PLC و AC له ميزة الاستجابة السريعة والنشاط الجيد ، والتي يمكن أن تتحكم بشكل فعال في سرعة تشغيل دوللي.



17 نظام هيدروليكي:

الطاقة الهيدروليكية 25 لتر / دقيقة

بما في ذلك: المحطة الهيدروليكية ، والصمامات ، وخزان الزيت ، والمفاصل ، والأنابيب اللينة ، والأنابيب الصلبة ، وما إلى ذلك



18. النظام الهوائي:

بالنسبة لقابض الدولاب والطاولة ، ورفع الألواح ، وجهاز تفريغ الألواح ، إلخ.



19. الخيار:

وحدة تسوية إضافية بعد القطع المستدقة.

حرر ضغط اللوح الفولاذي ، وسهل العملية التالية.

(هذه الوحدة مناسبة لسمك أقل من لوحة 6 مم لعمود إنارة الشوارع)



20. الخيار: لوحة النظام غير متصل بالشبكة

(بعد قطع اللوحة حسب الطول ، يمكن للنظام نقل اللوحة إلى جانب الماكينة.)
