500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات

500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات

500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات
500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات 500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات

صورة كبيرة :  500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات

تفاصيل المنتج:
مكان المنشأ: وشى ، الصين
اسم العلامة التجارية: CMC
رقم الموديل: HM500 / 12000
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: as per negotiation, USD,EURO,RMB are acceptable
تفاصيل التغليف: التفكيك ، عارية ، مناسبة لشحن الحاويات
وقت التسليم: 60 ~ 90 يومًا
القدرة على العرض: حسب كمية الماكينة

500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات

وصف
تسليط الضوء:

آلة لحام بإغلاق عمود الإنارة 12000 مم

,

آلة لحام بإغلاق عمود الإنارة 500 مم

,

آلة صنع أعمدة الإنارة 5G



آلة لحام قطب 5G CNC

الموديل: HM500 / 12000

تصميم ل monopole ، highmast ، 5G القطب



نوع الأسطوانة

مصمم خصيصًا للقطب الأحادي ، وقطب الصاري العالي ، وعمود اتصالات 5G ، وقطب إنارة الشارع العادي

المعيار: نطاق القطر: 200 ~ 500 مم ، السماكة: 4 ~ 12 مم ، الطول: 12 م

الخيار: نطاق القطر: 60 ~ 500 مم ، السماكة: 3 ~ 12 مم ، الطول: 12 م

آلة لحام القوس المغمور بسلك مفرد قياسي





نطاق التطبيق:

نطاق التطبيق: مناسب للحام الإغلاق الأوتوماتيكي الطولي لقطب متوسط ​​الحجم بطول كبير ، مثل عمود 5G ، أحادي القطب ، عمود الصاري المرتفع وقطب إنارة الشارع العادي



عادة ما تكون هذه الآلة مناسبة لحام قطب متعدد الأضلاع ومخروطي الحجم متوسط ​​الحجم ، ومناسب بشكل خاص للقطب الذي يحتوي على خط لحام واحد فقط.إنه خط لحام أوتوماتيكي.العربة مزودة بمحرك سرعة قابل للتعديل ، والذي يمكنه سحب العمود للتحرك.تجعل الأسطوانة الهيدروليكية عجلة الضغط تشد العمود وتلحم في نفس الوقت.





ميزات الملكية:

1.التعديل التلقائي CNC ، نظام CNC ، مع تغيير قطر القطب ، وضبط الضغط تلقائيًا ، وضبط موضع قدم الضغط تلقائيًا ، ومطابقة سرعة التغذية وموضعها تلقائيًا ، والحفاظ على خط اللحام دائمًا في الحالة المغلقة ، لضمان السلاسة اللحام.



2 على أساس تأهيل العملية السابقة ، بعد اللحام ، لا يوجد التواء في عمود اللحام ، وليست هناك حاجة للأفراد لنزع ولف القضيب في الجزء الخلفي من الماكينة لتوسيط اللحام.



3.يتم التحكم في عمود القيادة عن طريق تحويل التردد ، مع وظيفة إيقاف الفرامل الكهربائية لضمان ثبات اللحام بالرأس والذيل ، ويمكن لهذا النظام أن يلحم العمود من نهاية صغيرة إلى نهاية أسفل المنطقة الكاملة وتقريباً لا يوجد طول متبقي خارج اللحام.بهذه الطريقة يتم تقليل العمل اليدوي للعملية التالية.



4 عدد أسطوانة التثبيت هو 3 مجموعات ، والميزة هي تقليل ضغط الأسطوانة على سطح العمود ، وتقليل الخدش على السطح.إنها مناسبة لإنتاج قطب مثمن ، قطب متعدد الأضلاع وقطب مخروطي.يمكن أن تكون متساوية القطر أو مخروطية.



5 عربة الترولي من النوع الدافع مع وظيفة العودة السريعة الآلية ، لا حاجة للمشغل للرجوع يدويًا ، كما أنها تقلل من كثافة اليد العاملة للمشغلين.



6.عربة الدفع الخلفية بجهاز التثبيت الهوائي ، إنها بسيطة وسريعة بالمقارنة مع لقط يدوي.



7. جانب التفريغ من نوع الأسطوانة ، وهو مناسب للتحميل والتفريغ ، ويساعد على تحقيق أتمتة المواد الأولية والنهائية.يمكن أن يكون التحميل والتفريغ على نفس الجانب لجعل المشغل يتجنب الحركة لمسافات طويلة.يحتاج المشغل فقط للعمل في موضع الآلة المضيفة ، مما يقلل بشكل كبير من كثافة اليد العاملة.



8.يقلل نظام تزامن التحكم وضغط الزيت المطور ذاتيًا من متطلبات العمود ، مما يجعل العمود بعد اللحام أكثر تقريبًا وأقل تشوهًا.



9- المشغل: شخص واحد.



10.رف تحميل الأسطوانة ، 5 مجموعات (مناسبة لقطب 12،14 م)



11.وفقًا لتخطيط ورشة عمل المشتري ، يمكن توفير آلات ذات اتجاهات عمل مختلفة



12- من أجل المتطلبات الخاصة للعملاء ، يمكن تصميم الماكينة وتصنيعها خصيصًا لتلائم الأقطاب المختلفة في جميع أنحاء العالم



13. من خلال الكاميرا المثبتة على رأس الماكينة ، ينعكس خط اللحام على شاشة لوحة التحكم الرئيسية ، مما يجعل تتبع خط اللحام بسيطًا وسهلاً ، ويقلل من كثافة اليد العاملة للمشغل لمراقبة اللحام.

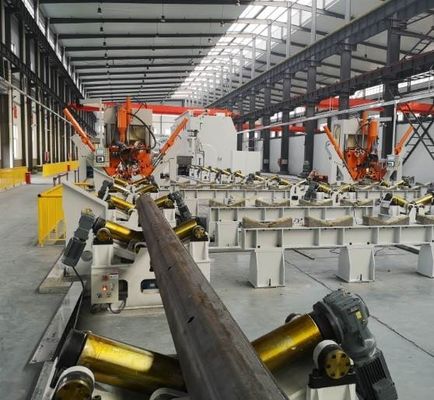

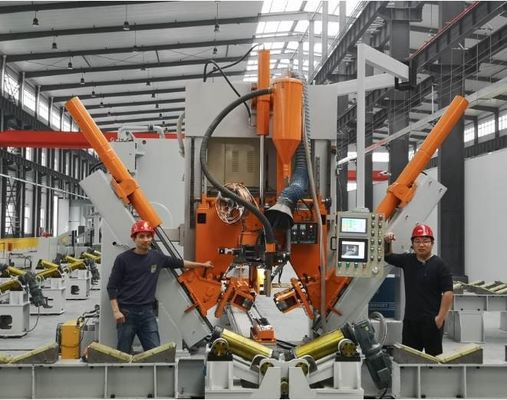

500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات 0 500mm 12000mm ضوء القطب آلة لحام لإغلاق 5G القطب الاتصالات 1



14. الخيار: نطاق القطر: 60 ~ 500 مم ، السماكة: 3 ~ 12 مم ، الطول: 12 مم





تتكون الآلة من الأجزاء التالية:

1. منضدة طويلة لتحريك العربة

2. إطار العملاقة الرئيسي

3. نظام قيادة العربة

4. رف الأسطوانة التفريغ ، 5 مجموعات (مناسبة لقطب 12،14 م)

5. جزء التثبيت الهيدروليكي (بما في ذلك بكرات التثبيت ، مناسبة للقطب المتوسط ​​الحجم)

6. نظام لحام القوس المغمور ، مع نظام تغذية الأسلاك

7. نظام استعادة الجريان

8. النظام الهيدروليكي

9.نظام التحكم

10. الكاميرا ، اللحام نظام رصد اللحام

11. أسطوانة تحامل ، وفقًا لمتطلبات العمود الخاصة بالعميل.

مع مجموعة واحدة مناسبة لصاري أحادي القطب ، قالب قطب 5G.

اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (أعمدة دائرية وعمود مخروطي الشكل)

اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (قطب مثمن)

اختياري: مجموعة من أجهزة التثبيت الخلفية مناسبة لأعمدة إنارة الشوارع العادية.(تتضمن أداة صغيرة ، مناسبة للأعمدة ذات الطول القصير جدًا ، مثل ذراع بطول 1 ~ 2 متر)

المقياس التقني
1 قطر القطب

200-500mm قياسي

60 ~ 500mm الخيار

2 طول المنضدة 12000 ملم
3 سمك القطب

3 ~ 12 مم ، Q235 ، Q345

(تلبية قطر 100 ، سمك 6 مم ، تلبية قطر 80 ، سمك 5.5 مم)

4 لقط كمية القدم 3 وحدات.
5 قوة المحرك لمضخة الزيت 4 + 4 كيلو واط
6 قوة المحرك المحمول 4KW.سرعة قابلة للتعديل
7 شوط الضغط العمودي 500 ملم
8 ارتفاع التشغيل المسافة من الزاوية السفلية للعمود إلى الأرض: 850 مم
9 آلة لحام

1000A ، لحام القوس المغمور

التكوين القياسي: سلك مفرد بقوس واحد ،

10 قطر سلك اللحام 2 مم ، 3.2 مم ، قطر سلك اللحام يخضع لسمك الأعمدة.
11 سرعة اللحام

0.8 ~ 3.0m / min قابل للتعديل بدون خطوات

ملاحظة: سمك مختلف ، سرعة مختلفة)

12 معدل اختراق اللحام 80٪
13 المكونات الكهربائية شنايدر (ماركة فرنسية)
14 نظام CNC PLC سيمنز (ماركة ألمانية)
15 ماركة آلة اللحام HUAYUAN ، ماركة صينية
16 وزن 8 طن
17 أبعاد 27000 × 3500 × 4500 مم (LXWXH)
