تفاصيل المنتج:
|
| مواد: | حديد صلب | تطبيق: | ساحة ، شارع ، حديقة |
|---|---|---|---|
| اللون: | طلب العملاء | اسم المنتج: | أعمدة إنارة الشوارع ، أعمدة إنارة الشوارع بالطاقة الشمسية |
| معيار اللحام: | GBT 12467.2-2009 / AWS D 1.1.2 تحديث | ضمان: | 2 سنة |
| تسليط الضوء: | خط إنتاج عمود إنارة 12000 مم,خط إنتاج عمود إنارة EC6x1600,خط إنتاج عمود إنارة 6 مم |
||

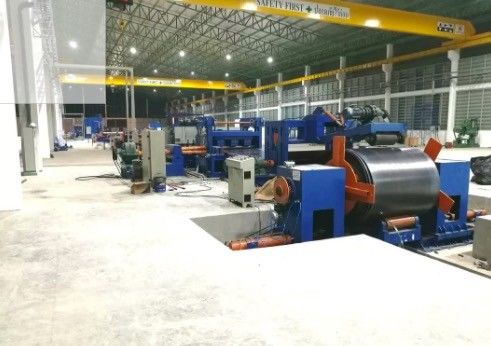

EC6x1600 خط إنتاج عمود الإنارة / آلة القطع لعمود الإنارة 12000mm
تفصيل سريع:
| اسم | اسم المنتج الآخر | اسم العلامة التجارية | CMC |
| قطع لخط الطول لعمود الإنارة |
آلة التفكيك ، آلة قطع لفائف الصلب ، الحز ، آلة القطع لعمود الإنارة. آلة تفتق |
ميزة | يختلف خطنا عن القطع التقليدي للطول ، يمكنك الحصول على ورقة على شكل سلم مع جانب واحد صغير وعرض أكبر جانب واحد |
| قدرة القطع |
2-6 مم في السماكة 12000 مم في الطول 800-1600 مم في العرض |
استعمال صناعي | أعمدة إنارة الشوارع الصناعية |
وصف:
المقياس التقني
1. سماكة المواد: 2mm-6.0mm للصلب الطري المدلفن على الساخن Q235A
2. عرض المواد: 800-1600 مم
3. وزن لفائف الصلب: 15 طن كحد أقصى
4. القطر الداخلي للملف الفولاذي: Φ500mm-Φ750mm
5. سرعة التسوية: 5- 15m / min
6. عدد بكرات التسوية: 13
7. قطر بكرات التسوية: 130mm
8. مدى الطول للمقياس: 2000 12000 مم حسب مقتضيات.
10. تفاوت طول القطع: ± 15mm (القاعدة على لوح بطول 8m)
11. قوة محرك التسوية الرئيسية: 37kw (إجمالي حوالي 57KW)
12. مساحة العرض للآلة: حوالي 7000mm
طلب:
إنها مخصصة لفك اللفائف ، التسوية ، القطع ، كشط حافة الحواف وعملية الحز المستدقة ، للحصول على جانب واحد صغير العرض ، جانب واحد كبير عرض لوحة الصلب.
تحديد
1. لفائف الصلب تحميل سيارة دوللي:
لأعلى ولأسفل: هيدروليكي
أفقي متحرك: آلي
أقصى وزن للتحميل: 15 طن
2. آلة فك اللفافة الهيدروليكية ذات الرأس المزدوج:
بما في ذلك: الدفع الميكانيكي ، المحرك ، المخفض ،
يأخذ نظام السلسلة التحول للتدوير.يمكن أن يكون اتجاه الدوران في اتجاه عقارب الساعة وغير اتجاه عقارب الساعة.
فتح وإغلاق: هيدروليكي
أقصى وزن للتحميل: 15 طن

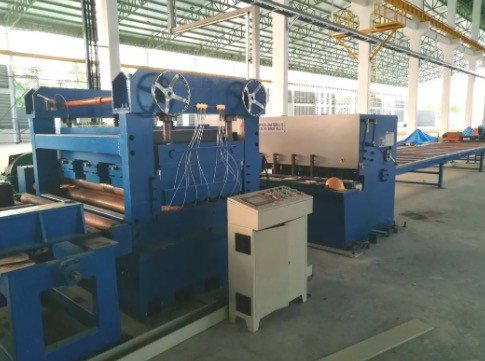

3. وحدة التسوية: (نوعان من النوع العادي) ،
طبقتين من البكرات مستوية ،
13 بكرة ، بما في ذلك 2 بكرات تغذية ، و 11 بكرة تسوية
مادة بكرة التسوية: 42Cr.ضياء: 130 مم ، إذا أطفأ
طبقتان من أسطوانات التسوية ، ومسمار دودة محرك محرك لضبط تحريك الطبقة لأعلى ولأسفل..
يشتمل نظام النقل على محرك قابل لتعديل السرعة ومخفض السرعة وما إلى ذلك.
تغذية بكرات الحركة لأعلى / لأسفل مع هيدروليكي.
الوحدة مع نظام توجيهي
قياس الطول
يتم تثبيت مشفر عد الطول على الأسطوانة
4 ، قطع (قاطع بلازما يدوي أعده العميل)
5. وحدة الحز ذات الحافة المزدوجة.
إنها مخصصة لشق حافة الكشط للوحة الفولاذية المدلفنة على الساخن للحصول على العرض الدقيق لعمود الإنارة.
إنها قاعدة على مبدأ القص المتداول لقطع الصفيحة الفولاذية.هناك دوللي في مقدمة وحدة الحز.إنه للتحكم في القطع المستقيم.عن طريق تغيير موضع شفرة التقطيع للحصول على عرض مختلف من صفيحة عمود إنارة مختلفة الحجم.
مشتمل :
طاولة داعمة مع سكة
لقط ورقة دوللي ، قطعة واحدة
وحدة الحز من نوع الشفرات المزدوجة مع المحرك وصندوق التروس.
6. وحدة الحز المستدقة
آلة الحز المستدقة تعتمد على مبدأ القص المتداول لقطع الصفيحة الفولاذية.هناك دوللي في مقدمة وحدة الحز.إنه للتحكم في درجة القطع المستدقة.عن طريق تغيير موضع السدادة على دوللي للتحكم في معدل القطع المستدق.
مشتمل :
طاولة داعمة مع سكة
لقط ورقة دوللي ، قطعة واحدة
وحدة شق الحافة من نوع الشفرات المفردة مع المحرك وصندوق التروس.
7. طاولة دعم من نوع الكرة للصفائح المستدقة النهائية
8. النظام الكهربائي:
طاولة تحكم مركزية.
يتميز محول التشغيل PLC و AC بميزة الاستجابة السريعة والنشاط الجيد ، والتي يمكن أن تتحكم بشكل فعال في دقة القياس وسرعة التشغيل.
9. النظام الهيدروليكي:
الطاقة الهيدروليكية 25 لتر / دقيقة
بما في ذلك: المحطة الهيدروليكية ، والصمامات ، وخزان الزيت ، والمفاصل ، والأنابيب اللينة ، والأنابيب الصلبة ، وما إلى ذلك.
ما هو الفرق بين القطع القياسي والطول الاقتصادي لدينا؟
بالمقارنة مع القطع القياسي للطول ، فإن النوع الاقتصادي لا يحتوي على 1) جهاز الضغط التوجيهي الهيدروليكي ، ورأس المجرفة ، والقرص والتغذية
يجب على المستخدم استخدام الرافعة لرفع رأس الصاج وتوحيده بوحدة التسوية
2) آلة قص شعاع التأرجح الهيدروليكية: QC12Y-6X2000
يجب على المستخدم استخدام آلة قطع البلازما اليدوية لقص الورقة.
التواصل مع العملاء
ج: كيف تقطع الورقة بعرض صغير من جانب واحد وصفيحة عرض كبيرة من جانب واحد بواسطة هذا الجهاز؟
ب: أولاً ، هناك وحدة شق ذات حواف مزدوجة ، وهي مخصصة لحز حافة الكشط للوحة الفولاذية المدرفلة على الساخن للحصول على العرض الدقيق لعمود الإنارة ، ومن ثم يمكننا استخدام وحدة الحز المستدقة لدينا لتقطيع الصفيحة الفولاذية إلى قطعتين مع جانب واحد صغير وواحد أكبر جانب.هناك دوللي في مقدمة وحدة الحز.إنه للتحكم في درجة القطع المستدقة.عن طريق تغيير موضع السدادة على دوللي للتحكم في معدل القطع المستدق.
ج: كم عدد النماذج التي لدينا لقص الطول؟
ب: لدينا ثلاثة أنواع ، 6 × 1600-12 متر (أقصى طول للقطع 12 مترًا) ، 6 × 1600-14 مترًا (14 مترًا كحد أقصى) و 6 × 1600 مترًا (16 مترًا بحد أقصى)
ج: ما هي مدة ضمان الجودة الخاصة بك
سنة واحدة.وعندما تصل الآلة إلى ورشة العميل ، سوف نرسل مهندسًا إلى آلة التشغيل ونقدم التدريب.ولكن أيضًا ، يمكن للعميل السماح لمهندسه بالذهاب إلى ورشة العمل الخاصة بنا للدراسة قبل التسليم.
3.المعلومات الأساسية عن المنتج
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CMC |
| رقم الموديل: | EC6X1600 |
4. شرط التجارة
| أقل كمية ممكن طلبها: | 1 مجموعة |
| السعر: | تفاوض |
| تفاصيل التعبئة: | البليت المعدني |
| موعد التسليم: | 80-90 يومًا |
| شروط الدفع: | أعمال سابقة / FOB SHANGHAI / CIF |
| خدمة ما بعد البيع | سوف نرسل مهندسًا إلى ورشة العملاء للتركيب والتشغيل وتقديم التدريب |
