HM1200 / 12000 آلة لحام الإغلاق لقطب Highmast ، Monopole ، 5G Communication Pole

HM1200 / 12000 آلة لحام الإغلاق لقطب Highmast ، Monopole ، 5G Communication Pole

HM1200 / 12000 آلة لحام الإغلاق لقطب Highmast ، Monopole ، 5G Communication Pole
HM1200 / 12000 آلة لحام الإغلاق لقطب Highmast ، Monopole ، 5G Communication Pole HM1200 / 12000 آلة لحام الإغلاق لقطب Highmast ، Monopole ، 5G Communication Pole HM1200 / 12000 آلة لحام الإغلاق لقطب Highmast ، Monopole ، 5G Communication Pole

صورة كبيرة :  HM1200 / 12000 آلة لحام الإغلاق لقطب Highmast ، Monopole ، 5G Communication Pole

تفاصيل المنتج:
مكان المنشأ: وشى ، الصين
اسم العلامة التجارية: CMC
رقم الموديل: 1200/12000
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: as per negotiation, USD,EURO,RMB are acceptable
تفاصيل التغليف: التفكيك ، عارية ، مناسبة لشحن الحاويات
وقت التسليم: 60 ~ 90 يومًا
شروط الدفع: T / T ، L / C.
القدرة على العرض: حسب كمية الماكينة

HM1200 / 12000 آلة لحام الإغلاق لقطب Highmast ، Monopole ، 5G Communication Pole

وصف

آلة لحام القطب CNC ،

الموديل: HM1200 / 12000



مصمم لعمود الصاري المرتفع ، أحادي القطب ، قطب اتصالات 5G



نطاق القطر: 300 ~ 1200 مم ، السماكة: 5 ~ 14 مم ، الطول: 12000 مم

آلة لحام القوس المغمور بسلك مفرد قياسي

اختياري: آلة لحام الأسلاك المزدوجة القوس (لسمك كبير)

نطاق التطبيق: مناسب للحام الإغلاق الأوتوماتيكي الطولي لقطب متوسط ​​الحجم بطول كبير ، مثل 5G قطب ، أحادي القطب ، عمود عالي الصاري

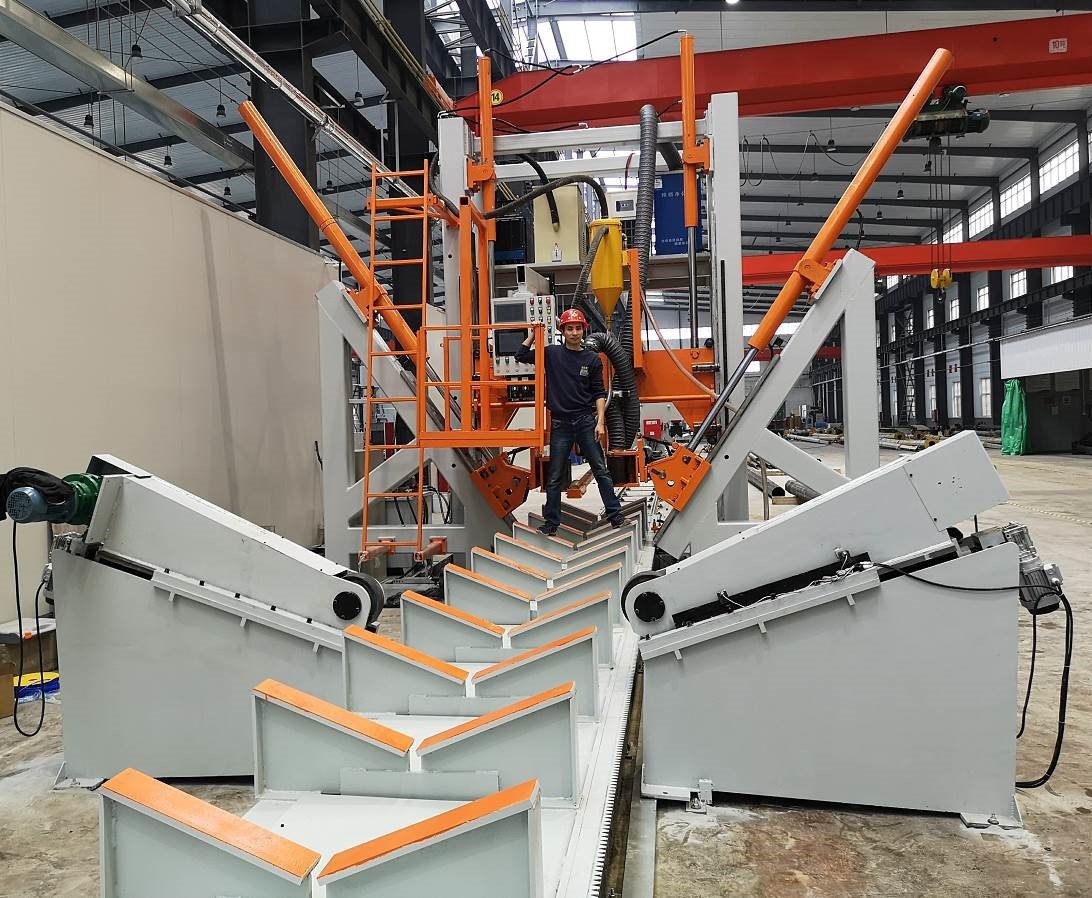

آلة لحام القطب CNC ، إنها مناسبة لقشرة واحدة أو اثنتين من نوع المضلع وقطب مستدق دائري (عمود مخروطي).إنه خط لحام أوتوماتيكي ، هيكل نوع القنطرية ثابت ومع نظام لحام ، طول قطب كامل على شكل حرف V (منضدة عمل) مع محرك مؤازر لسرعة الحركة القابلة للتعديل ، تدفع الأسطوانة الهيدروليكية عجلة التثبيت لإغلاق القطب والقيام باللحام عند نفس الوقت.

بالنسبة لقطبي التماس ، عند الانتهاء من لحام اللحام الأول ، سترتفع الأسطوانة السفلية وتدور العمود إلى موضع التماس آخر لبدء اللحام الثاني.





ميزات الملكية:

  1. الضبط الأوتوماتيكي CNC ، نظام CNC ، مع تغيير قطر القطب ، يضبط الضغط تلقائيًا ، ويضبط تلقائيًا موضع قدم الضغط ، ويتطابق تلقائيًا مع سرعة التغذية والموضع ، والحفاظ على خط اللحام دائمًا في الحالة المغلقة ، لضمان اللحام السلس.
  1. نظام التحكم CNC الخاص يجعل أداء تزامن القدم على الجانب الأيمن والأيسر جيدًا جدًا
  2. على أساس تأهيل العملية السابقة ، بعد اللحام ، لا يوجد التواء في عمود اللحام ، وليست هناك حاجة للأفراد لنزع ولف القضيب في الجزء الخلفي من الماكينة لتوسيط اللحام.
  3. .العمود موجود على طاولة العمل على شكل V ، ويتم التحكم بحركته بشكل مؤازر لضمان ثبات اللحام بالرأس والذيل.يقلل اللحام من الرأس إلى الذيل بشكل كبير من طول الذيل غير الملحوم.
  4. عدد أسطوانة التثبيت 3 مجموعات ، والميزة هي تقليل ضغط الأسطوانة على سطح القطب ، وتقليل الخدش على السطح.إنها مناسبة لإنتاج قطب مثمن ، قطب متعدد الأضلاع وقطب مخروطي.يمكن أن تكون متساوية القطر أو مخروطية.
  5. منضدة العمل على شكل حرف V (دوللي) مع وظيفة العودة السريعة الآلية ، وتقلل من كثافة اليد العاملة للمشغلين.
  6. وظيفة اللحام بالقوس المغمور
  7. مع جهاز التوجيه الخلفي للعمود ، يمكن تعديله بشكل تكيفي.في العملية العملية ، نادرًا ما يتم تعديل موضع خط اللحام ، مما يقلل من كثافة اليد العاملة للمشغلين.
  8. من خلال الكاميرا المثبتة على رأس الماكينة ، ينعكس خط اللحام على شاشة لوحة التحكم الرئيسية ، مما يجعل تتبع خط اللحام بسيطًا وسهلاً ، ويقلل من كثافة اليد العاملة للمشغل لمراقبة اللحام.
  9. ضغط الزيت ونظام CNC المطوّر ذاتيًا ، مما يجعل العمود الملحوم دائريًا والتشوه صغيرًا.
  10. بالنسبة لقطب التماس ، عند الانتهاء من اللحام الأول ، سترتفع الأسطوانة السفلية وتدور العمود إلى موضع التماس آخر لبدء اللحام الثاني للدرز
  11. التحميل والتفريغ في الموضع الأمامي

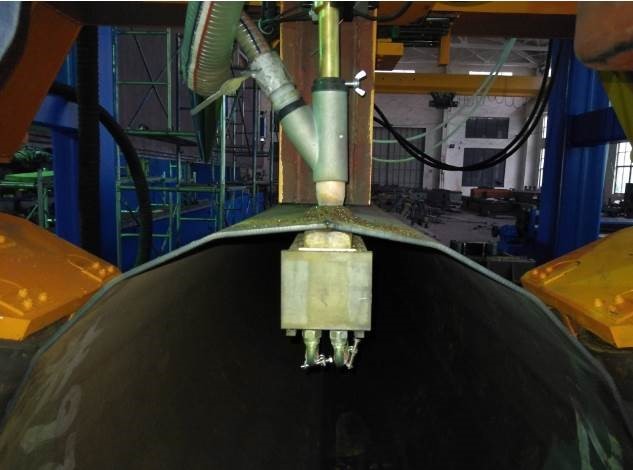

  12. كتل النحاس الداخلية ، والتي تحسن بشكل كبير من معدل الاختراق ، والتي يمكن أن تصل إلى أكثر من 85٪.كتلة النحاس تحتوي على مياه التبريد
  13. المشغل: شخص واحد.

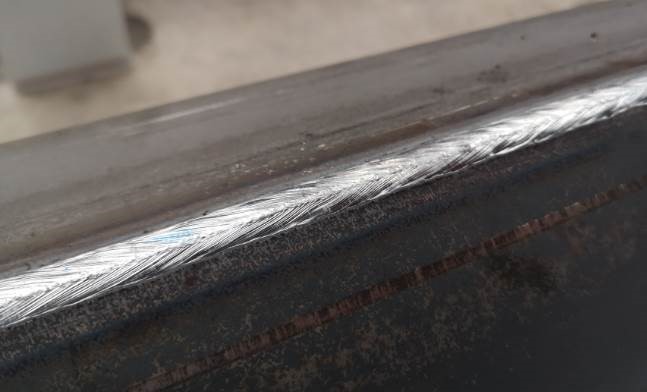

  14. العناصر الاختيارية: لسمك اللوحة أكبر من 12 مم ، استخدم قوسًا مزدوجًا وسلكًا مزدوجًا (أو سلكًا كهربائيًا مزدوجًا وثلاثة أسلاك) لحام القوس المغمور ، ولحام تيار مستمر + تيار متردد ، ولحام تيار مستمر يعتمد التيار العالي والجهد المنخفض ، ويحصل قوس التيار المستمر على اختراق كبير ، ويتخذ التيار المتردد نسبيًا التيار الصغير والجهد القوسي العالي ، يزيد من عرض الانصهار ، ويحصل على تشكيل لحام جميل.مضاعفة سرعة اللحام وتحسين أداء اللحام وتقليل استهلاك الطاقة.
  15. عنصر اختياري: نظام بيانات الإنتاج المتصل بالشبكة

الوظيفة 1: يمكنها توفير بيانات الإنتاج لموظفي إدارة الإنتاج: الطاقة في الوقت المحدد ، ووقت اللحام ، ووقت اللحام ، وكمية الإنتاج ، إلخ.

الوظيفة 2: تحديث البرنامج في الوقت المناسب للحصول على أفضل وأحدث بيانات البرامج والخبرة ، والتي يمكن أن تساعد العملاء في تشخيص الأخطاء عن بُعد وتعديل المعلمة عن بُعد.إنه مناسب للعملاء لاستئناف الإنتاج بسرعة.



تتكون الآلة من الأجزاء التالية:

  1. منضدة عمل من النوع V مدفوعة بمؤازرة (Dolly)
  2. القضبان الأمامية والخلفية للجدول V.
  3. إطار العملاقة الرئيسي
  4. نظام القيادة لمنضدة العمل من النوع V.
  5. وحدة التثبيت الهيدروليكية (بما في ذلك بكرات التثبيت)
  6. نظام لحام القوس المغمور ، مع نظام تغذية الأسلاك
  7. نظام استعادة الجريان
  8. قضيب نحاسي داخلي مزود بنظام تبريد مائي
  9. منصة التشغيل
  10. أسطوانة دوران العمود ، 2 أزواج
  11. النظام الهيدروليكي
  12. نظام التحكم



المقياس التقني
1 قطر القطب 300-1200 مم
2 طول المنضدة 12000 ملم
3 سمك القطب 5 ~ 14 مم ، Q235 ، Q345
4 لقط كمية القدم 3 وحدات.3 套
5 قوة المحرك لمضخة الزيت 4 + 4 كيلو واط
6 طاقة محرك سيرفو لمنضدة العمل من النوع V (دوللي) -

7 كيلو واط.

سرعة قابلة للتعديل ، مضاعفات التيار المتردد

7 ضغط عمودي 1000 مم
8 ارتفاع التشغيل المسافة من الزاوية السفلية للعمود إلى الأرض: 700
9



آلة لحام

لحام القوس المغمور

التكوين القياسي: سلك مفرد بقوس واحد ،

اختياري: آلة لحام القوس المغمور بثلاثة أسلاك كهربائية مزدوجة

مصدر طاقة اللحام القوسي المغمور DC موديل 1250

مدخلات الطاقة AC380V ، ثلاث مراحل ، 50 هرتز

قدرة الإدخال المقدرة 80KVA

تيار الإخراج dc250a ~ dc1250a

مدة الحمل المقدرة 80٪

مصدر طاقة لحام القوس المغمور بالتيار المتردد موديل 1000A

قدرة الإدخال المقدرة: 125kva

مدخلات الطاقة AC380V ، مرحلة واحدة ، 50 هرتز

نطاق خرج الجهد: 30 ~ 44V

تيار الإخراج ac250a ~ ac1250a ، مدة التحميل المقدرة 60٪

آلة لحام الأسلاك الكهربائية المزدوجة المزدوجة العلامة التجارية: Kaiyuan

10 قطر سلك اللحام

2.5 ~ 5 ملم

قطر سلك اللحام يخضع لسمك ثلاثة أسلاك مزدوجة الطاقة: سلك واحد: 4.0 ، سلك مزدوج: 2x1.6

11 سرعة اللحام

0.3 ~ 1.5 م / دقيقة

0.3 ~ 1.5m / min قابل للتعديل بدون خطوات

ملاحظة: سمك مختلف ، سرعة مختلفة)

12 اتجاه اللحام اللحام من النهاية الكبيرة إلى النهاية الصغيرة
13 معدل اختراق اللحام 80 ~ 90٪
14 المكونات الكهربائية شنايدر (ماركة فرنسية)
15 نظام CNC PLC سيمنز (ماركة ألمانية)
16 العلامة التجارية للمحرك الرئيسي للمضخة الهيدروليكية WNM
17 محرك منضدة من النوع V (دوللي) محرك سيرفو ، سيمنز (ماركة ألمانيا)
18 ماركة آلة اللحام كبند 9
19 وزن 22 طن
20 أبعاد

31000x5500x5100 ملم

(الطول × العرض × الارتفاع)
